ИННОВАЦИИ БИЗНЕСУ

Номер

77-072-99

Наименование проекта

Приспособление для установки пружины и оси.

Назначение

Установка пружины в гнездо кронштейна зеркала ; сжатие ее и запрессовка оси (для удержания пружины).

Рекомендуемая область применения

Сборочное производство.

Описание

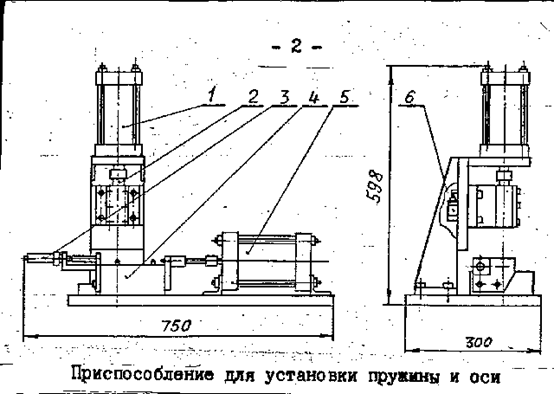

Приспособление состоит из следующих основных узлов (см. рисунок) : пневмоцилиндра зажима пружины 1, пуансона сжатия пружины 2, цилиндра ориентации 3, основания для установки кронштейна зеркала 4, цилиндра запрессовки оси 5.

Принцип работы. Пружина вручную устанавливается в губки пуансона 2. Подсобранный кронштейн зеркала с осью устанавливается на основание. Нажатием рычагов управления дается команда на досылку цилиндром пружины в гнездо кронштейна и срабатывание цилиндра ориентации 3. В конце хода срабатывает клапан 6, дающий команду на работу цилиндра 5, который запрессовывает ось. После окончания сборки цилиндры возвращаются в исходное положение. Система управления - пневматическая.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.10.1999
