Номер 77-071-99 |
|
Наименование проекта Механизм фиксации ползуна в пресс-форме. |
|
Назначение Предотвращение смещения ползуна после раскрытия пресс-формы. |
|
Рекомендуемая область применения Литье под давлением изделий из термопластов и цветных сплавов. |
|

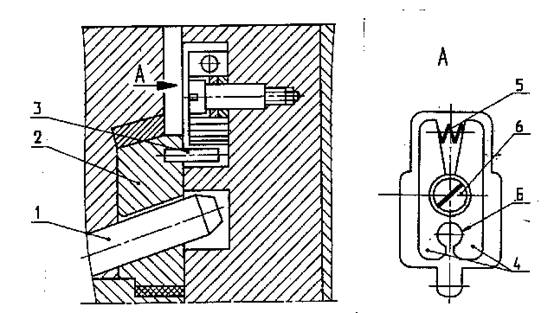

Описание Для предотвращения смещения ползуна после раскрытия пресс-формы применяются фиксаторы различных конструкций, в том числе прищепки. При раскрытии пресс-формы клин 1 (см.рисунок) перемещает ползун 2 вверх, при этом штифт 3 раздвигает рычаги 4, одновременно сжимая пружину 5 и заходит в отверстие Б, где рычаги 4 сжимают штифт 3 и удерживают с определенным усилием ползун 2 от обратного хода. При закрытии пресс-формы клин 1 возвращает ползун 2 в исходное положение. Фиксатор крепится винтом 6 в гнезде, размеры которого не препятствуют свободному движению рычагов фиксатора и одновременно не позволяют разворачиваться ему на большой угол.
|
|
Преимущества перед известными аналогами Малые габариты, прост в изготовлении, надежен в работе, долговечен. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Снижение материалоемкости. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 01.10.1999 |
