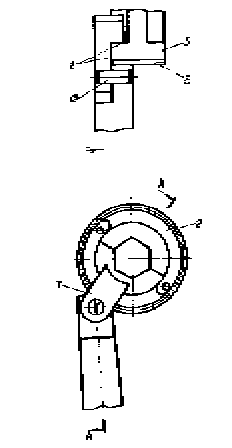

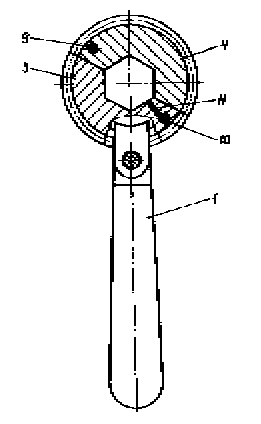

Ключ для трубопроводов состоит из рукоятки 1 (см.рисунок), рабочей головки 2, которая выполнена разъемной в виде двух шарнирно соединенных между собой полувтулок 3, 4, на наружных поверхностях последних имеется венец 5 Т-образного сечения. На наружной полке венца выполнены зубья 6. Рукоятка ключа снабжена подвижной скобой 7, образующей с ее основанием П-образный паз 8. У полувтулок с одного конца имеется закругленный прилив с отверстием, с другого конца - выемка по форме прилива. Полувтулки соединяются осью 9. С противоположной стороны при смыкании в отверстия вставляется шпилька 1О с шариковым фиксирующим устройством 11. Подвижная скоба соединяется с основанием рукоятки осью 12.

Ключ для трубопроводов работает следующим образом. При использовании головка ключа в раскрытом состоянии (шпилька вынута) подводится к штуцеру, устанавливается на грани гайки или штуцера, смыкается и стопорится шпилькой. Внутренний зев ключа надежно всеми гранями соединяется со штуцером (гайкой), по наружной поверхности образуется замкнутый контур. Рукоятка своим пазом надевается на полку венца с доступной стороны и поворачивается. При повороте происходит угловое смещение, зубья венца упираются в поверхность П-образного паза, образуемую основанием рукоятки. Надежное соединение достигается за счет трения зубьев венца о поверхность П-образного паза рукоятки и захвата, расстопорение производится обратным движением рукоятки, она перемещается по полке венца, и осуществляется захват на новой позиции.

Снятие ключа производится в обратной последовательности. Рукоятка стопорится с обеих сторон. Ключ имеет двустороннее действие.

Использование ключа позволяет производить разборочно-сборочные работы любых ( в пределах размера зева) труднодоступных соединений трубопроводов.
