Предложен неразрушающий метод определкения марки кирпича по показателям поверхостной прочности (твердости), степени обжига, влажности и трещиноватости боковой поверхности (ложка).

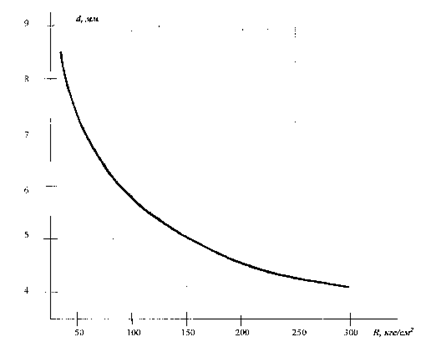

График для определения прочности кирпича

Показатель прочности устанавливается по тарировочной кривой «r-d», (см. рисунок) исходя из обратно пропорциональной зависимости между прочностьюrи размером отпечатка а поверхности кипичаd, а затем корректируется уножеием на поправочные коэффициенты, учитывающие влажность (Кв), трещиноватость (Кт) и степень обжига (Ко).

Для получения статически достоверных результатов марка кирпича оценивается на основании данных обследования участка поверхности конструкции площадью примерно 1м2, включающий 48 ложков кирпича и принимается как средняя величина.

Количество отпечатков на исследуемой поверхности составляет не менее тридцати.

Условная прочность кирпича определяется по формуле:

rу=r*kт*Кв*Ко, кгс/см ².

Величина коэффициента Ко устанавливается косвенно по цвету кирпича и принимается равной:

1 - при нормальном обжиге;

0,8 - при недожоге;

0,9 - при пережоге.

Величина коэффициента Кт оценивается по числу технологических вертикальных и наклонных трещин на боковой (ложковой) поверхности кирпича и принимается равной:

0,7 - если трещины содержатся более чем в 50% кирпичей контрольной выработки;

0,8 - то же, 31…50%;

0,9 - то же, 10…30%;

1,0 - то же, менее 10%.

Величина коэффициента Кв принимается равной;

1 - для сухой поверхности;

1,05 - для влажной поверхности;

0,9 - для мокрой водонасыщенной поверхности.

Взаимосвязь между условной прочностью и маркой кирпича представлна в таблице.

Условная прочностьrу,

кгс/кв.см 30 40 60 115 45 180 235

Марка кирпича Мк 35 50 75 100 125 150 200
