Номер

54-189-99

Наименование проекта

Графики для подбора центрально-нагруженных колонн из стали С255

Назначение

Для подбора стальных центрально-нагруженных колонн из прокатных двутавров с параллельными гранями полок типа "К" по ГОСТ 26020-83.

Рекомендуемая область применения

Проектирование новых и реконструкция существующих зданий и сооружений промышленного, гражданского и сельскохозяйственного назначения.

Описание

Составлены графики для подбора поперечного сечения стальных колонн из отечественных прокатных двутавров типа «К» для двух расчетных схем:для колонн с шарнирным закреплением внизу и вверху и колонн с жестким закрепляем внизу и шарнирным-вверху.

Материал колонн - сталь С255 по ГОСТ 27772-88. Расчетные слпротивления стали (rу) приняты согласно СниП П-23-81* с учетом толщины полки прокатного двутавра. Предельная нагрузкана каждый номер прокатного двутавра. Предельная нагрузка на каждый номер прокатного двутавра определялась из условия устойчивости колонны с учетом переменного коэффициента продольного изгиба (g) в зависимости от гибкости (l) и расчетного сопротивления стали (rу).

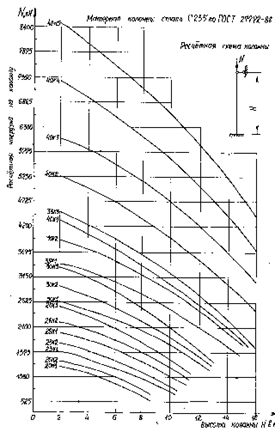

График для подбора колонн из прокатных двутавров типа "К" ГОСТ 26020-83

Для подбора колонны по графикам (см. рисунок) достаточно знать:расчетную нагрузку (n), высоту колонны (Н), тип закрепления колонны внизу и вверху. Заданное значение расчетной нагрузки находят на вертикальной координате графика, а высоту колонны - на горизонтальной. Точка пересечения двух прямых, проведенных из этих точек, определяет на графике требуемый номер двутавра.

Преимущества перед известными аналогами

Разработанные графики позволяют быстро и точно подобрать требуемый прокатный двутавр типа "К" для центрально-нагруженной стальной колонны без применения вычислительной техники и дополнительных расчетов.

Стадия освоения

Внедрено в производство

Результаты испытаний

Графики обеспечивают получение результатов расчетов высокой точности.

Технико-экономический эффект

С пременением графиков резко сокращается время подбора колонн, исключаются ошибки, повышается точность проектных работ.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

02.02.1999
