Номер 54-174-99 |
|||
|
Наименование проекта Способ восстановления работоспособности сварных подкрановых балок с трщинами. |
|||
|
Назначение Для восстановления работоспособности сварных подкрановых балок с усталостными трещинами в верхней зоне стенки. |
|||
|
Рекомендуемая область применения Цеха с тяжелыми режимом работы кранов черной и цветной металлургии, строительной индустрии. |
|||
|
Описание

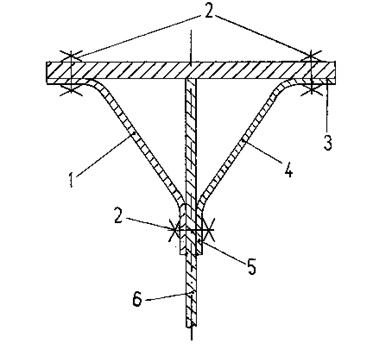

Способ усиления заключается в том, что симметрично относительно стенки балки 6 в верхней зоне ее устанавливаются усиляющие накладки 1 (см. рисунок). Конструкция усиления подкрановой балки Каждая накладка имеет первый горизонтальный участок 3, примыкающий к поясу балки, второй наклонный участок 4, плавно соединенный с первым, и третий вертикальный участок 5, плавно соединенный со вторым, и примыкающий к стенке балки. Первые участки усиляющих накладок соединены с верхним поясом балки фрикционными шпильками 2. Третьи участки усиляющих накладок стянуты друг с другом через стенку балки тоже фрикционными шпильками. Усиляющие элементы устанавливают так, чтобы они перекрывали трещины. При незначительной длине трещин их устанавливают в отсеках балки, между вертикальными ребрами жесткости. При трещинах большей протяженности срезают газорезкой верхнюю часть вертикальных ребер, зачищают поверхность реза шлифованной машинкой и устанавливают усиляющие наладки по длине балки. Усиляющие элементы изготавливают на листогибочном станке из листа толщиой в половину толщины стенки усиляемой балки из стали ВСт3сп5. Высота накладок принимается 200…250 мм с целью разгружения верней зоны стенки балки и передачи нагрузки в менее напряженную зону. При этом создается замкнутый контур с повышенным сопротивлением кручению. |
|||
|
Преимущества перед известными аналогами Предлагаемый метод усиления позволяет восстанавливать работоспособность подкрановой балки со сквозной трещиной большей протяженности в верхней зоне стенки без применения сварки. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Обеспечивается повышенная сопротивляемость верхнего пояса местному кручению. Верхняя зона стенки практически исключается из работы на кручение, напряженное состояние ее становится более благоприятным. |
|||
|
Технико-экономический эффект В результате такого усиления напряжения в верхней зоне стенки снижаются в 5 раз, срок службы балки увеличивается в 2,5...3 раза, балка не получает новых концентратов напряжения в виде сварных швов. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 02.02.1999 |
