Результат выполнения конструкторской разработки.

Для выбора конструктивной схемы произведен расчет усиления элементов металлических стропильных ферм покрытия здания после длительной эксплуатации.

Расчеты стропильной фермы на устойчивость были выполнены с применением ПЭВМ по программе, составенной на основе алгоритма, разработанного проф. Раевским А.Н. По составленной программе проведено исследоание устойчивости фермы с учетом жесткости узлов и определены главные реакции^к(к) от еденичных перемещений при действии расчетных нагрузок, а также значения параметра критической нагрузки Ркр, углы поворота узлов фермы в критическом состоянииzк. Сравнивая полученные значения^к(к) иzк для отдельных узлов фермы определяются слабые части и элементы фермы, усиление которых в наибольшей степени повышает ее несущую способность из условий устойчивости. На основании расчета стропильной фермы с фактическими сечениями выявились элементы, усиление которых наиболее целесообразно для обеспечения общей устойчивости фермы.

Были проанализированы различные варианты конструктивных способов усиления данной фермы:

-способ увеличения сечений отдельных элементов

-введение дополнительных шпрегелей

-установка предварительно-напряженной затяжи (рис. 1).

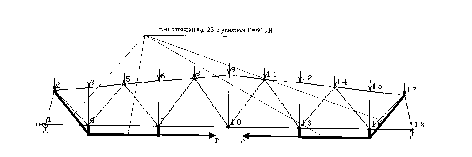

Рис.1 Конструктивная схема усиления.

Расчеты показали (см. рис. 1), что наиболее эффективным является

способ постановки затяжки, при котором значение Ркр=112,3 кН увеличивается на 63% и достигает значения 204,8 кН.

При выборе метода усиления выполнялось сравнение технологий усиления. Технико-экономические показатели определялись для каждого способа усиления по методике вариантного проектирования Я.М. Лихтарникова. Для каждого способа усиления определялись показатели трудоемкости и стоимости изготовления, монтажа, а также стоимости элементов усиления «в деле».
