ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 54-154-99 |
|
Наименование проекта Электрододержатель |
|
Назначение Для закрепление электродов различного диаметра |
|
Рекомендуемая область применения Ручная электродуговая сварка плавящимся электродом |
|

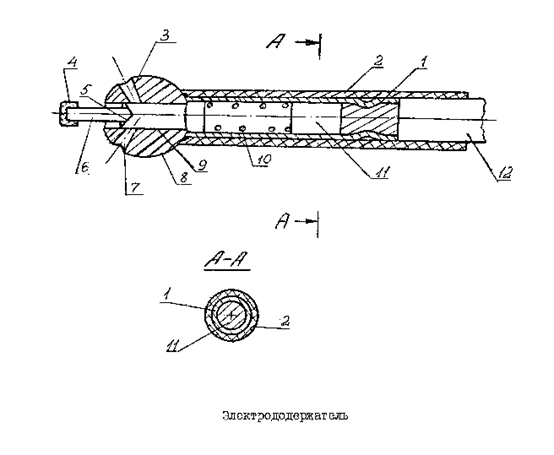

Описание Электрододержатель (см. рисунок) состоит из трубчатого корпуса 1, снабженного токоизолирующей рукояткой 2. Сферическая головка 8 имеет отверстия 3 и 7 под электроды. Внутри корпуса размещен прижимной стержень 9 с пружиной 10. На свободном конце прижимного стержня имеется штырь 6, выполненный меньшего диаметра, чем прижимной стержень, а в месте крепления штыря со стержнем выполнена коническая проточка 5. Между токоподводящим кабелем 12 и торцом пружины 10 в корпусе размещена вставка 11, длина которой определяется потребным усилием прижатия пружины. Для удобства эксплуатации отверстия под электроды имеею маркировку, соответствующую диаметрам электродов - 3мм, 4мм, 5мм и т.д. Для смены электрода нажимают на выступающий за пределы головки конец штыря 6, защищенным колпачком из электроизоляционного материала. Электрод соответствующего диаметра зажимается между боковой поверхностью отверстия 3 (или 7) и поверхностью конической проточки 5 подпружиненного стержня 9 при освобождении от действия усилия на свободный конец штыря 6 с колпачком 4.
|
|
Преимущества перед известными аналогами Электрододержатель прост по конструкции, в изготовлении и в эксплуатации. Имеет повышенную надежность фиксации электродов различного диаметра |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Обеспечивается надежность фиксации электродов и экономия электродов за счет незначительных потерь в виде коротких огарков |
|
Возможность передачи за рубеж За рубеж не передаётся |
|
Дата поступления материала 13.09.1999 |
