Описание к ИЛ № 54-151-99

Конструкция является результатом выполнения конструкторской разработки.

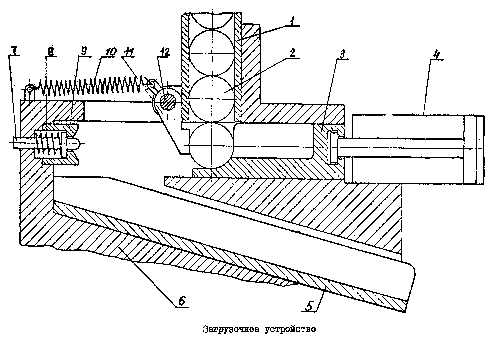

Загрузочное устройство (см. рисунок) содержит магазин 1 с деталями 2 и шибер 3, соединенный с приводом 4. На передней стенке магазина на оси 12 установлена заслонка 11, подпружиненная пружиной 10. На корпусе 6 закреплены базирующий элемент 9, выполненный в виде призмы и снабженный цилиндрическим выталкивателем 7 с пружиной 8 и отводящий лоток 5.

Загрузочное устройство работает следующим образом. Из магазина деталь поступает в гнездо, образованное шибером и заслонкой. После этого рабочая жидкость направяется в бесштоковую полость привода и перемещает шибер в переднее положение. При этом деталь удерживается на шибере подпружиненной заслонкой, которая поворачивается на оси по мере выдвижения шибера. В конце хода деталь фиксируется в базирующем элементе, воздействует на подпружиненный выталкиватель и зажимается в призме. Освобожденная заслонка под действием пружины возвращается в исходное положение.

После обработки торцов детали рабочая жидкость подается в штоковую полость привода и перемещает шибер в исходное положение, а обработанная деталь сбрасывается подпружиненным выталкивателем в отводящий лоток. Очередная деталь поступает в гнездо шибера, и цикл повторяется.
