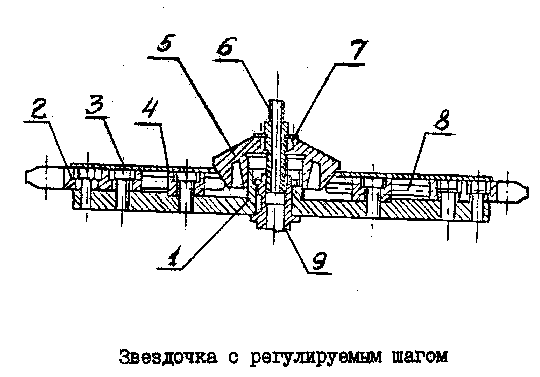

Звездочка с регулируемым шагом (см. рисунок) содержит ступицу 1, выполненную в виде диска с направляющими, между которыми установлены подвижные в радиальном направлении зубья 2 с отверстиями для их фиксации. На ступице жестко закреплено кольцо 4 с радиальными отверстиями для направления подвижных скалок 8, постоянно находящихся в контакте с зубьями и конусной поверхностью втулки 5, установленной на оси 6 посредством двух полуколец 7, размещенных в кольцевом пазе на оси 6 с зазором. Перемещение втулки относительно оси 9 привода вращения обеспечивается за счет резьбового соединения оей 6 и 9.

Для изменения шага звездочки необходимо ослабить винты крепления подвижных зубьев, затем вращением оси 6 опустить или поднять втулку так, чтобы конусная поверхность, соприкасаясь с подвижными скалками, сообщала радиальное перемещение зубьям, обеспечивая необходимый размер диаметра выступов. Фиксация зубьев после регулирования шага звездочки осуществляется винтами 3.
