ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 54-144-99 |
|||
|
Наименование проекта Механическое устройство для регулирования подачи теплоносителя в теплоиспользующие установки |
|||
|
Назначение Для регулирования подачи теплоносителя в калориферы приточных вентиляционных систем, воздушно-тепловых завес и тепловых агрегатов. |
|||
|
Рекомендуемая область применения В системах теплоснабжения помещений промышленных предприятий с большим воздухообменом. |
|||
|
Описание

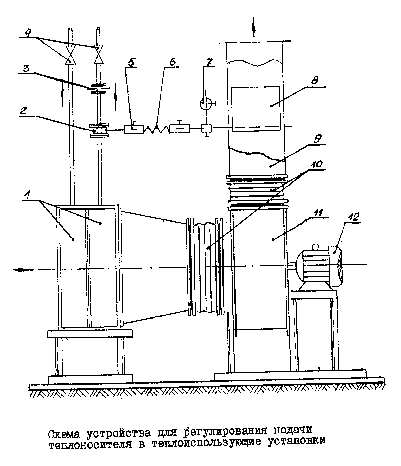

Описание к ИЛ № 54-144-99 Конструкция является результатом конструкторской разработки. Механическое устройство (см. рисунок) состоит из трех основных элементов: заслонки воды 2, самозакрывающегося клапана 8 и регулируемого щелевидного затвора 3. Заслонка воды и регулируемый щелевидный затвор монтируются в обратный трубопровод теплоносителя 4, а самозакрывающийся клапан 8 - в напорный воздуховод 9 вентилятора 11. Оси заслонки воды и самозакрывающегося клапана соединены между собой посредством муфт 5 и пружины 6, которые гасят вибрацию и устраняют несоосность. Устройство работает следующим образом. При запуске электродвигателя вентагрегата 12 поток воздуха, действуя на самозакрывающийся клапан, открывает его, что обеспечивает проход и поступление теплого воздуха в помещения. Самозакрывающийся клапан, в свою очередь, открывает заслонку воды, что обеспечивает доступ теплоносителя в калориферы 1. При остановке вентагрегата самозакрывающийся клапан под действием противовеса 7 закрывается и заслонка воды прикрывает поступление теплоносителя в калориферы. Для обеспечения удобства монтажа агрегатов и гашения вибрации использованы эластичные вставки 10.
|
|||
|
Преимущества перед известными аналогами Прост в изготовлении, монтаже и эксплуатации. Кроме того, имеется возможность замены регулировочной арматуры с электро- и пневмоприводами, которые сложны и надежны в эксплуатации. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Повысилось качество теплоносителя, снижается его расход в 1,5 раза. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 10.09.1999 |
