Номер

54-134-99

Наименование проекта

Устройство для ориентирования маточников конической формы

Назначение

Ориентирование маточников (сахарной свеклы, моркови) конической формы.

Рекомендуемая область применения

Устройство для посева семян конической формы.

Описание

Описание к ИЛ №54-134-99

Устройство (см. рисунок) состоит из корпуса 1, изготовленного из жести в виде трубы прямоугольной формы, на протиленного из жести в виде трубы прямоугольной формы, на противоположных боковинах которого закреплены два упора 2 и 4, смещенные относительно друг друга по высоте, и стабилизирующей воронки 3. Упоры представляют собой разрозненые гибкие элементы, собранные в виде гребенки в зажимы.

Процесс ориентирования корнеплодов конической формы заключается в следующем. Маточник западая в горизонтальном положении в корпус, тупым концом задерживается на упоре 4 и разжении в корпус, тупым концом задерживается на упоре 4 и разворачивается острым концом вниз за счет момента М, создаваемого силой тяжестиg. Двигаясь к выходу, в стабилизирующей воронке корнеплод окончательно ориентируется острым концом вниз. Если корнеплод попадает на упор 4 острым концом, то он свободно проходит через его гибкие элементы и, двигаясь вниз, попадает на упор 2, где начинается аналогичный процесс ориентирования его, как и в первом случае.

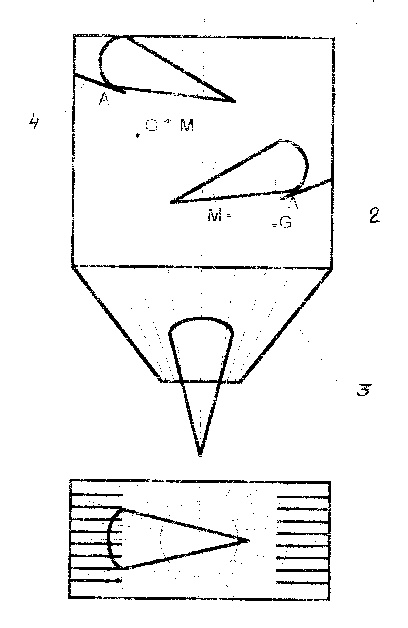

Рис. Схема устройства для ориентированиия маточников конической формы.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Устройство обеспечивает высокий процент правильного ориентирования маточников

Технико-экономический эффект

Устройство просто и надежно в эксплуатации. Сократились потери семян.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

02.02.1999
