Номер 54-130-99 |
||||||
|
Наименование проекта Кодоуправляемый резистор |
||||||
|
Назначение Используется в качестве программируемого электрического сопротивления в изделиях электронной техники. |
||||||
|
Рекомендуемая область применения Электроизмерительная техника, автоматические и автоматизированные системы управления и контроля сложных технических систем |
||||||
|
Описание
Описание к ИЛ № 54-130-99 Результат выполнения научно-исследовательской работы.

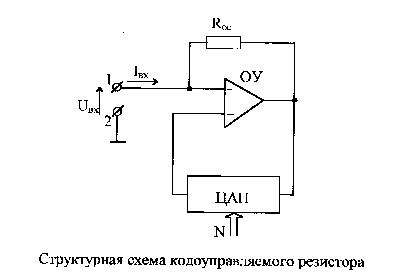

Структурная схема кодоуправляемого резистора приведена на рисунке.
Основными элементами резистора являются: операционный усилитель ОУ, инвертирующий умножающий цифроаналоговый преобразователь ЦАП и токозадающий резистор rос. Входом кодоуправляемого резистора является управляющий вход ЦАП, а выходом схемы являются контакты 1 и 2.. Кодоуправляемый резистор работает следующим образом. Эквивалентное внутреннее сопротивление схемы относительно контактов 1 и 2 (rвх), пропорциональное коду n, устанавливается благодаря поддержанию операционным усилителем равенства напряжений на его входах путем изменения его входного напряжения. Причем напряжение на инвертирующем входе ОУ (е-) равно входному напряжению, а напряжение на инвертирующем входе ОУ (е+) пропорционально входному току устройства iвх, сопротивлению rос и коэффициенту передачи по напряжению ЦАП (- Кцап). Значения -Кцап являются в общем случае функцией кода n (f(n)). Входной ток iвх протекает через резистор rос и выходную цепь ОУ. Зависимость rвх от Кцап представляет вид: rвх = rос х (Кцап)/(Кцап+1). Зависимость rвх от Кцап не зависит от выходных параметров источника входного сигнала (источника напряжения uвх или тока iвх). При изменении Кцап в пределах 0 < или = Кцап < или = 1 сопротивление кодоуправляемого резистора изменяется в пределах 0 < или = rвх < или = rос/2.
|
||||||
|
Преимущества перед известными аналогами При использовании современных многоразрядных ЦАП можно реализовать зависимость Rвх=f(N) с точностью, удовлетворяющей требованиям, предъявляемым к узлам цифровых систем управления и контроля |
||||||
|
Стадия освоения Внедрено в производство |
||||||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
||||||
|
Технико-экономический эффект Внедрение кодоуправляемого резистора позволяет повысить качество производимых работ, увеличить производительность труда в 1,5-2 раза. |
||||||
|
Возможность передачи за рубеж За рубеж не передаётся |
||||||
|
Дата поступления материала 25.08.1999 |
