Номер

54-106-99

Наименование проекта

Узел крепления металлорукава

Назначение

Монтаж электрооборудования

Рекомендуемая область применения

Электротехника, а именно, в системах силовых разводок машин, агрегатов линий., и может быть использовано при монтаже электрического оборудования на предприятиях различных отраслей народного хозяйства.

Описание

Узел крепления металлорукава (см. рисунок) имеет корпус 1, выполненный в виде втулки, диаметр которой зависит от наружного диаметра металлорукава.

На конце втулки на боковой поверхности имеется отверстие с резьбой для закрепления П-образной скобы 2 с винтом 3. Причем, полка скобы с отверстием под винт располагается на внешней стороне втулки, а другая полка скобы находится внутри неё.

Крепление металлорукава происходит следующим образом:металлорукав вставляется в корпус со стороны скобы с винтом. При вращении винта отжимается полка скобы, находящаяся внутри корпуса и металлорукав зажимается скобой. Другой конец корпуса закрепляется в конструкции.

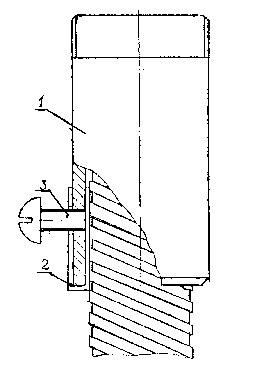

Рис. Общий вид соединения металлорукава

Преимущества перед известными аналогами

Упрощение конструкции крепления

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов крепления

Технико-экономический эффект

Снизилась трудоемкость изготовления узла крепления. Обеспечена надежность крепления металлорукава.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

02.02.1999
