Основными элементами устройства являются интегратор ИН, сумматор напряжений СУМ, цифроаналоговый преобразователь ЦАП, два счетчика СЧ и СЧm, триггер ТГ, две схемы сравнения кодов ССК1 иССК2, реверсивный счетчик РСЧ, сумматор кодов СУМ1 и контролируемый АЦП.

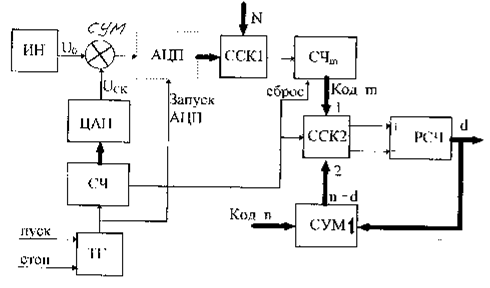

Структурная схема устройства.

Устройство работает следующим образом. По сигналу «Пуск» начинает работать тактовый генератор ТГ. Изменяя код счетчика СЧ, а следовательно,uск, формируемого цифроаналоговым преобразователем ЦП, ТГ запускает АЦП. Схема сравнения кодов ССК1 выделяет из результатов измерений АЦП коды равныеn, количество которых подсчитывается счетчиком СЧm. По завершении группы измерений СЧ вырабатывает сигнал переполнения, разрешающий работу ССК2. Схема ССК2 вырабатывает сигнал «+», если код на входе 1 больше кода на входе 2, сигнал «-» - если код на входе 1 меньше кода на входе 2. При равенстве кодов сигналы «+» и «-» не вырабатываются. Через несколько циклов в реверсивном счетчике РСЧ накопится некое числоd. Процесс будет установившимся при (n+d)-m=0. Кодd=m-n, a +диф=(m-n)q.Если +диф имеет тенденциюк изменению во времени, то система будет ее отслеживать. Дифференциальная нелинейность функции преобразования АЦП определяется следуюим образом. На вход исследуемого АЦП подается напряжениеu=uo+ucк, гдеuо=n.qн-выходное напряжение ИН,

n- номер точки диапазона измерений АЦП,

uск - сканирующее ступенчатое напряжение,

qн - номинальное значение ступени квантования.

Шагgприращенияuск выбирается так, чтобы выполнялось соотношение:

qн /q=n,

гдеn- целое число.

Выполнив группу измерений при всех возможных значенияхuск, и подсчитав количествоmпоявлений результатаn, можно определить реальное значение ступени квантованияqр:

qр =vg.

Дифференциальная нелинейность функции преобразования АЦП определяется:

+диф =qр -qн = (m-n)q.
