Предлагаемый планетарный редуктор разработан для использования в стационарных и мобильных агрегатах, где необходим передаточный механизм, имеющий большое передаточное число при небольшой массе и габаритах.

Предназначен для использования в различных отраслях техники для машин и оборудования, имеющих редукторы с большим передаточным числом.

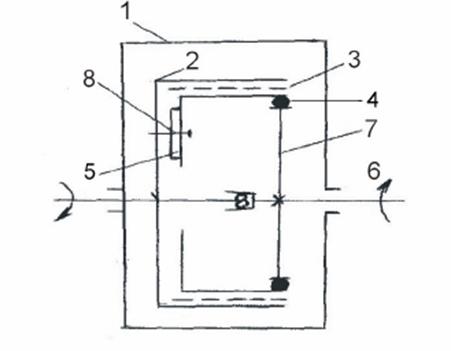

Планетарный редуктор состоит из корпуса 1 (см.рисунок), в котором размещен подвижный эпицикл 2, входящий в контакт с наружными зубьями сателлита 3, во внутренней полости которого установлен подшипник качения 4, а в днище выполнен паз 5. Для привода сателлита 3 имеется ведущий вал 6, с закрепленным на нем водилом 7.

Вращение ведущего вала с водилом через подшипник качения, плотно установленный в полости сателлита, передается ему, приводя последний в качающее движение за счет паза и оси 8. Качающее движение сателлита передается эпициклу, который начинает вращаться с частотой, во много раз меньшей, чем водило. При повороте водила на один оборот эпицикл поворачивается на угол a э, который равен

_э=

где z 1 - количество зубьев сателлита; z 2 - количество зубьев эпицикла, а передаточное число от ведущего вала к ведомому в данном случае равно

i =

Предлагаемый планетарный редуктор позволяет получить передаточные числа от ведущего вала к ведомому до 20 и более при снижении массы и габаритов редуктора, например, в сравнении с червячным редуктором более, чем в 10-20 раз.

Используемые в настоящее время редукторы зубчатого устройства обладают существенными недостатками, такими как малое передаточное число, низкий к.п.д., значительные масса и габариты. Использование червячных редукторов хотя и позволяет повысить передаточное число, другие недостатки зубчатых редукторов усугубляет еще больше.

Предлагаемый планетарный редуктор при z 2=42, z 1=40 имеет передаточное число

i =

При этом его масса примерно в 10 раз меньше, чем масса подобного червячного редуктра.
