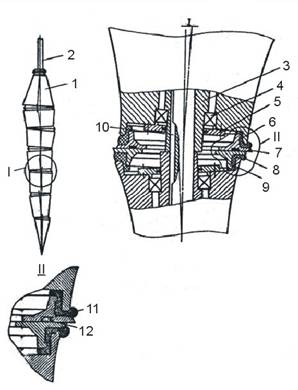

Устройство состоит из катков 1 (см. рисунок), установленных эксцентрично и с возможностью вращения на валу 2 посредством эксцентриковых втулок 3 и подшипников 4. От проворачивания на валу втулки закреплены посредством шпонки 10. От осевого перемещения вдоль втулок катки удерживаются сквозными крышками 5. В зазорах между смежными катками установлены защитные кольца 7 и 9 соответственно в каждом верхнем и нижнем катке. Между катками и соответствующими защитными кольцами размещены эластичные уплотняющие элементы 6 и 8. В одном защитном кольце из каждой пары на его плоской торцовой поверхности выполнена кольцевая проточка 11, в которой установлен эластичный дополнительный уплотняющий элемент 12. Поверхности катков и защитных колец, контактирующие с эластичными уплотняющими элементами, выполнены с периодическими зубчатыми выступами для избежания проскальзывания эластичных уплотняющих элементов.

Устройство для образования скважины в грунте

Устройство для образования скважины в грунте работает следующим образом. Маневрами базовой машины устройство настраивают на ось будущей скважины. Включают привод, и вал, вращаясь, приводит в движение катки, которые, взаимодействуя с грунтом, обкатываются по нему, совершая спиральное движение, и образуют скважину. Ось каждого катка расположена эксцентрично относительно оси вала и под определенным углом к ней, что в результате дает спиральное движение. Уплотняющие элементы узла сопряжения катков совершают сложное движение (вращение вокруг оси вала, вращение вокруг оси катка, качание относительно катка).

При вращении катков происходит постоянное деформирование эластичных уплотняющих элементов. В связи с упругими свойствами материала, из которого они изготовлены, защитные кольца находятся в постоянно прижатом друг к другу состоянии, не пропуская грунт в зазоры между катками. За счет зубчатого профиля поверхностей защитных колец и катков, контактирующих с эластичными уплотняющими элементами, последние постоянно прижаты к этим поверхностям и не проскальзывают в процессе работы, что обеспечивает надежное уплотнение от грунта и воды. Деформация эластичных уплотняющих элементов происходит путем смещения их внутренних слоев.

Установка между катками и соответствующими защитными кольцами эластичных уплотняющих элементов и выполнение поверхностей катков и защитных колец, смежных с последними, с периодическим зубчатым профилем, а также выполнение в одном из каждой пары смежных защитных колец 7 или 9 кольцевой проточки со стороны плоской поверхности и установка в ней дополнительного эластичного уплотняющего элемента, обеспечивает надежную защиту подшипниковых узлов от попадания в них через зазоры между катками грунта и воды, что повышает надежность работы устройства для образования скважины, а также позволяет упростить конструкцию узла сопряжения катков.
