Номер 52-047-99 |
||||||
Наименование проекта Устройство для образования скважин в грунте |
||||||
Назначение Для образования скважин в грунте под сваи. |
||||||
Рекомендуемая область применения Машины, механизмы, оборудование, применяемые в строительстве. |
||||||
Описание

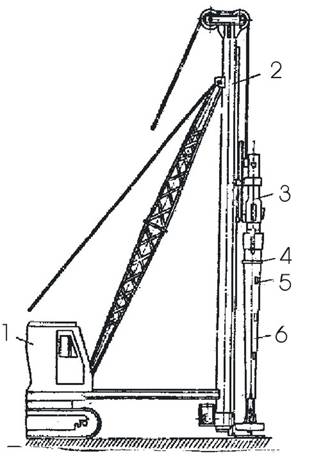

Устройство включает базовую машину 1 (рис.1) с мачтой 2, по направляющим которой перемещаются ударный механизм 3 и забивной снаряд 6, имеющий в верхней части головку 4 и боковые выступы 5. На нижнюю часть мачты подвижно, посредством щек, установлена опорная площадка 12 (рис.2) механизма извлечения забивного снаряда с жестко закрепленными на ней вертикальными направляющими 9, по которым перемещается траверса 13 с гидроцилиндрами 8 извлечения, штоки 11 которых закреплены по опорной площадке. На траверсе установлены захваты 7, вращающиеся вокруг горизонтальных осей 15, закрепленных в проушинах траверсы, и упоры 14. Причем диаметры горизонтальных осей меньше диаметров отверстий 10 в захватах, что исключает действие нагрузок на оси при извлечении забивного снаряда. Устройство для образования скважин в грунте работает следующим образом. Маневрами базовой машины устройство устанавливается над местом, где должна быть пробита скважина под сваю. Копровая мачта выставляется по вертикали, а опорная площадь с траверсой опирается на грунт. Траверса устанавливается в нижнем исходном положении. Захваты поддерживаются с одной стороны упорами, а с другой - толкателями, обспечивая свободный проход забивного снаряда в отверстия траверсы и опорной площадки. Рис.1 Устройство для образования скважин в грунте
Забивной снаряд ударным механизмом погружается в грунт до проектной отметки, затем включаются в работу гидроцилиндры извлечения. После включения гидроцилиндров траверса начинает подниматься относительно опорной поверхности, при этом толкатели, оставаясь на месте, освобождают захваты, которые получают возможность движения вокруг оси и вращаются до тех пор, пока не упрутся своей верхней частью в корпус забивного снаряда. При дальнейшем подъеме траверсы захваты производят извлечение его из грунта. Если отрыв забивного снаряда от грунта не произошел за один ход гидроцилиндров, то повторным опусканием и подъемом траверсы производят извлечение его за следующие упоры, имеющиеся на боковой поверхности. При опускании траверсы верхняя часть захватов скользит по боковой поверхности забивного снаряда, копируя ее профиль.
После извлечения забивного снаряда траверса с опорной площадкой поднимаются, и устройство перемещается на новую отметку.
Рис.2 Механизм извлечения
Разрешено к публикации в БД. |
||||||
Преимущества перед известными аналогами Аналоги не известны. |
||||||
Стадия освоения Внедрено в производство |
||||||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
||||||
Технико-экономический эффект Повышение производительности труда. |
||||||
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
Дата поступления материала 08.11.1999 |
