Разработанная методика базируется на закономерностях первоначально точечного упругопластического контакта твердых тел и позволяет определять наибольшую силу в контакте тел двоякой кривизны (шар с шаром, шар с плоскостью, цилиндр с цилиндром, оси которых скрещиваются под прямым углом и т.п.) при их статическом или ударном взаимодействии. Методика предусматривает измерение глубины, а также диаметра (или в случае отпечатка эллиптической формы-полуосей) остаточного отпечатка, по которым и вычисляют наибольшую силу контактного взаимодействия при известных упругих константах (модуль нормальной упругости и коэффициент Пуассона) взаимодействующих тел и радиуса кривизны сферического индентора (или приведенного радиуса в случае контакта двух тел двоякой кривизны).

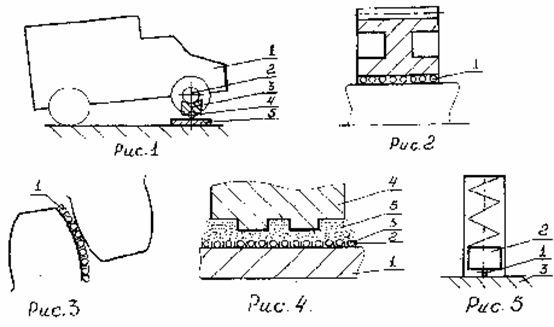

На рис. 1 показана схема определения веса транспортного средства 1 путем последовательного вывешивания его переднего 2 и заднего мостов и установки их на оправку 3 со сферическим индентором 4, взаимодействующим с контрольной плиткой 5. По размерам остаточного отпечатка на контрольной плитке 5 и определяют нагрузку на соответствующую ось транспортного средства, а затем и общий его вес.

На рис. 2 и 3 показаны схемы определения давления по остаточным отпечаткам шариков 1 по длине сопряжения деталей в цилиндрическом соединении с натягом (рис. 2) и в зубчатом зацеплении (рис. 3). На рис. 4 показано устройство для фиксации эпюры по а.с. № 574646, которое может быть использовано для исследования явлений в контакте при проектировании машин и технологических процессов. На контрольной плитке 1 находится сепаратор 2, в ячейках которого размещены в один слой шарики 3. Исследуемая деталь 4 с контактной поверхностью сложной формы через слой порошкового материала 5 передает нагрузку на шарики 3. Разработанная методика позволяет количественно оценить изменение давления в подобном контакте. На рис. 5 показан механизм ударного действия, в котором определение силы удара можно выполнить путем установки шарика 1 между взаимодействующими деталями 2 и 3.
