Пофасадное отопление в целом снижает теплопотребление зданий. При блок-секционном строительстве жилых зданий, состоящих из 2-3-4-5 секций, протяженность разводящих магистралей увеличивается. В этом случае гидравлическая увязка сложна, поскольку появляются завышенные диаметры разводящих трубопроводов, а также шайбы. Наряду с этим возможен перерасход труб и нагревательных приборов. повышается трудоемкость наладки системы и ее эксплуатация. Поэтому для лучшей гидравлической увязки стояков и магистралей, проектного распределения тепла по приборам и исключения шайб рациональнее применять системы отопления со ступенчатой регенерацией тепла (СРТ), в которых может интенсивно использоваться высокотемпературный теплоноситель. Система отопления разделяется на подсистемы. последовательно соединенные по теплоносителю. Подача теплоносителя от узла ввода (присоединения к внешним сетям) ведется в лестничную клетку через регенераторы РТ и затем последовательно в подсистемы. Восстановление температуры теплоносителя производится в регенераторах тепла.

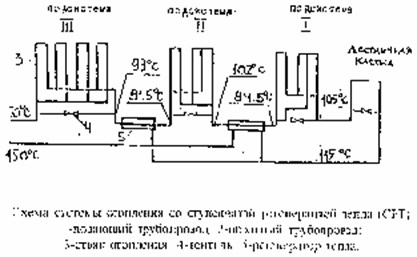

Разработана расчетная тепловая схема СРТ для 9-этажной 36-квартирной блок-секции серии 83 в соответствии с требованиями «Инструкции по проектированию, монтажу и эксплуатации систем водяного отопления со ступенчатой регенерацией тепла» РСН-308-78. Гидравлический расчет трубопроводов и поверхности нагрева конвекторов проведен на ЭВМ с учетом переменного перепада температур воды в стояках. На вводе в здание на подающей магистрали устанавливается элеватор на параметры 150-105°С с температурой подмешивающей воды 95°С, обслуживающий крайние ветви системы отопления. В отопительных приборах создается средняя температура теплоносителя 100°С, а отопительные приборы, установленные на ближайших ветвях, работают по обычному перепаду 105-70°С (см. рисунок). Поднятие температуры теплоносителя в приборах отопления зданий до 105°С позволяет снизить поверхность приборов, а следовательно, снизить их металлоемкость. Например, радиаторов - до 20%.
