Для обеспечения нормальной работы местных систем теплоснабжения на обратном или подающем трубопроводах в зданиях или группе зданий устанавливаются подпорные клапаны, которые поддерживают давление «до себя» и обеспечивают при всех режимах заполнение горячей водой теплосетей местных присоединяемых зданий. Схемы существующего теплоснабжения с тупиковой подачей тепла потребителям, как правило, неустойчивы и гидравлически не увязаны, поэтому на трубопроводах ответвлений при наладке дополнительно устанавливаются шайбы, которые в процессе эксплуатации «прикипают» или «зарастают», а расчетное поступление тепла к домам не соответствует проектным расходам.

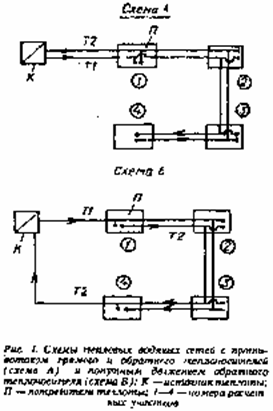

Эти недостатки можно устранить, если применить в системах теплоснабжения схему с попутным движением теплоносителей (схема Б). Такая схема гидравлически увязана благодаря равенству принятых в расчетах удельных потерь давления на трение на 1 п. м длины, а расчетные длины участков для всех потребителей одинаковы. Поэтому требуемое располагаемое давление будет постоянной величиной, т.е. во всех узлах ответвлений к абонентам, вдоль магистральной тепловой сети, поддерживаются одинаковые располагаемые напоры, благодаря чему облегчается начальная регулировка тепловой сети. При расположении центрального теплового пункта (ЦТП) или котельной внутри микрорайона, а также по периметру застройки схема экономически целесообразна. Расходы воды на коллекторах источника тепла суммируются из расходов воды на рассчитываемых участках. Гидравлический расчет трубопроводов ведется по обычной принятой методике. Схема теплоснабжения (схема Б) позволяет снизить потребление мощности сетевыми теплофикационными насосами по сравнению с принятой в практике схемой теплоснабжения с противотоком прямого и обратного теплоносителей (схема А).
