ИННОВАЦИИ БИЗНЕСУ

Номер

51-220-99

Наименование проекта

Подвесная конструкция теплопроводов

Назначение

Организация перехода теплосети через железнодорожные пути.

Рекомендуемая область применения

Теплоснабжение.

Описание

Надземная прокладка тепловых сетей рекомендуется для трубопроводов с давлением теплоносителя более 22 кГс/см ² и температурой более 350°С, а также при плохих гидрогеологических условиях и при прохождении через искусственные или естественные препятствия. Наряду с типовыми применяются индивидуальные решения по надземной прокладке теплопроводов.

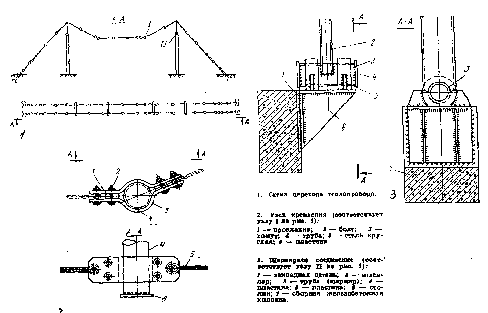

Предложена подвесная конструкция на участке перехода теплосети через железнодорожные пути (см. схему). Пролет составляет 21 м, высота 7,5 м, ширина 1 м. Колонны - железнодорожные траверсы - стальные трубы 159х9 мм, стойки на колоннах под растяжки швеллерного сечения, материал растяжек - круглая сталь, натяжные устройства - типовые. В случае разрыва растяжек стойка только укладывается на трубопроводы, конструкция в целом сохраняется. По переходу уложены два теплопровода диаметром 250 мм со спутниками 100 мм.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Cнизилась сметная стоимость работ на 30%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

08.12.1999
