Номер

51-215-99

Наименование проекта

Абразивные и алмазные развертки

Назначение

Изготовление высокоточных отверстий

Рекомендуемая область применения

Изготовление деталей гидроаппаратуры с точностью отверстий 6-7 квалитетов и шероховатостью Ra=0,32 мкм.

Описание

Описание к листку № 51-215-99

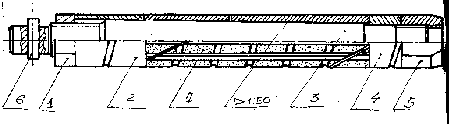

Конструкция развертки состоит из рабочей рубашки 7 (см. рисунок), надеваемой на коническую оправку 3. Рабочая рубашка имеет осевой разрез и, перемещаясь вдоль оправки 3 с помощью гаек 1, 5 и втулок 2, 4 может изменять свой диаметральный размер от 1 до 100 мкм. На наружную поверхность рубашек, методом гальваностегии наносятся абразивные или алмазные зерна.

В зависимости от условий обработки применяется комплект, состоящий из трех разверток разной зернистости (алмазные зерна 100/80; 80/63; 63/50 и абразивные зерна №№ 10; 8; 6). Развертки бывают регулируемые диаметром 6-120 мм и нерегулируемые 3-6 мм.

Преимущества перед известными аналогами

Позволяет снимать больший припуск и обеспечивает более высокую точность обработки.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

При испытании алмазных разверток на стойкость развертка обработала 35000 отверстий за 21 месяц работы.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

07.12.1999
