Описание к листку № 51-212-99

Посев травосмесей в подобных условиях производится, как правило, вручную, что не обеспечивает равномерное распределение семян по участку и их качественную заделку в почву. Особую сложность вызывает подсев участков с изреженными всходами и с вытоптанной травой. Это относится, прежде всего, к стадионам, где к травяному покрову предъявляются жесткие требования. Разработана малогабаритная ручная сеялка, которая предназначена для механизации и повышения качества посева сложных травосмесей на ограниченных участках и неудобьях - для случаев, когда применение обычных машинно-тракторных агрегатов невозможно или экологически нецелесообразно.

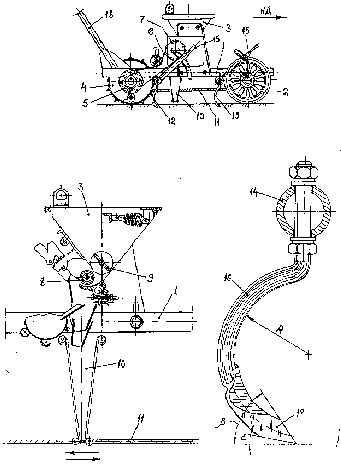

Ручная сеялка включает раму 1 (см. рисунок), пневматические опорные колеса 2, бункер 3 для семян, прикатывающий каток 4, длина которого равна рабочей ширине сеялки. Каток выполнен пустотелым с возможностью заполнения водой - жидким балластом. Каток 4 снабжен почвозацепами и первичным элементом привода к высевающим аппаратам. Для этого на торце катка предусмотрена ступица, на которую можно поочередно устанавливать звездочки 5 разного диаметра, являющиеся принадлежностью цепной передачи 6. Вал звездочки 7 приводит во вращение высевающие аппараты 8, расположенные на выходе из бункера 3. В состав бункера входит ворошилка 9 семян и другие известные элементы. Бункер снабжен устройством для распределения семян по ширине сеялки, выполненным в виде щелевого (с узкой горловиной - щелью внизу) раструба 10, установленного с возможностью колебательного движения в продольно-вертикальной плоскости сеялки (показано стрелками). Для «раскачивания» раструба, изготовленного из податливого материала, предусмотрено устройство, которое включает двуплечий рычаг на противоположном торце катка 4 (на рис. не видно), подпружиненную гибкую тягу 11 и регулировочные талрепы. Раструб расположен между рядами бороздообразователей 12 и 13, смонтированных на поворотных осях 14, шарнирно закрепленных под рамой 1. Оси 14 разворачиваются рычагами 15, при этом бороздообразователи могут занимать рабочее и транспортное положения, регулируется также глубина их внедрения в почву. Основу бороздообразователей составляют пружинистые зубья 16 с вогнутостью радиуса r и отвальчиками почвы 17. Зубья 16 в бороздообразователях 12 и 13 установлены с шагом 40 мм, при этом зубья одного ряда 12 смещены относительно зубьев другого ряда 13 на половину шага. В сеялке имеется П-образная ручка 18, наклонно закрепленная на раме.

При подготовке сеялки к работе в прикатывающий каток 4 заливают воду, бункер 3 снабжают соответствующими высевающими аппаратами 8, за счет подбора диаметра звездочки 5 корректируют, при необходимости, передаточное отношение цепной передачи 6. В бункер засыпают предварительно перемешанную смесь семян. Пример набора высеваемых травосмесей и их норма высева на футбольное поле с размерами 110х70 м: овсяница луговая - 52 кг; мятлик луговой - 52; райграс пастбищный - 30; овсяница красная - 110; клевер красный - 110 кг. Одновременно могут высеваться гранулированные минеральные удобрения и т.п. Непосредственно перед посевом бороздообразователи 12 и 13 рычагами 15 переводят в рабочее положение, устанавливая необходимую глубину внедрения отвальчиков 17 зубьев 16 в почву. Сеялку толкают с помощью ручки 18, при этом зубья переднего ряда 13 внедряются в почву и прорезают борозды-щели. Высевающие аппараты 8 выбрасывают из бункера 3 семена примерно равномерно по ширине сеялки (с помощью ворошилки 9). Дополнительнок этому устройство, включающее «качающийся» раструб 10 с узкой щелью на выходе (от механизма привода гибких тяг 11) окончательно и равномерно рассредотачивает семена на почве. Зубья 16 заднего ряда 12 в промежутках между нарезанными бороздами прорезают дополнительные борозды и частично заделывают семена в почву. Вдавливание семян в почву и прикатка почвы производится катком 4 с жидким балластом. В итоге создана простая, эффективная и оригинальная ручная сеялка для посева сложных травосмесей.
