Номер

51-210-99

Наименование проекта

Торсионный вал

Назначение

Повышение эксплуатационных характеристик деталей машин

Рекомендуемая область применения

Механические передачи

Описание

Описание к листку № 51-210-9

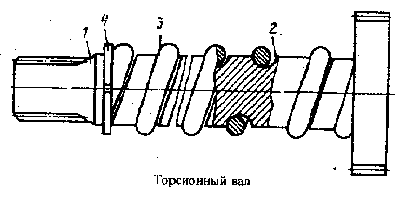

Торсионный вал 1 (см. рисунок) содержит центральную часть с выполненным на ней винтовыми канавками 2, направление которых совпадает с направлением закручивания вала, при этом число канавок составляет 2-6, а угол подъема их винтовых линий 30-60°. В канавках 2 размещена пружина 3, упирающаяся одним из своих концов в головку вала, а другим - в фиксирующую шайбу 4, установленную на валу 1.


Торсионный вал работает следующим образом. При закручивании вала 1 в направлении, совпадающем с направлением винтовых канавок 2, когда шаг пружины 3 в свободном состоянии меньше шага канавок, угол предварительной закрутки постепенно выбирается. Поскольку предварительное закручивание вала от натяга пружины осуществляется в области упругих деформаций, то обратное закручивание его до первоначального состояния (раскручивание) также происходит в этой же области, т.е. процесс нагружения при раскручивании характеризуется определенной податливостью вала, величина которой прямо пропорциональна степени зафиксированной энергии пружины и предварительной закрутки вала от натяга пружины. При дальнейшем погружении в том же направлении принудительно раскрученного вала начинает реализовываться собственная податливость вала, т.е. какой он обладает без принудительной закрутки от натяга. Аналогичный процесс наблюдается при закручивании вала в направлении, обратном направлению винтовых канавок. В этом случае на вал должна быть насажена пружина, шаг которой в свободном состоянии больше шага винтовых канавок.

Преимущества перед известными аналогами

Работает в двух областях упругих деформаций

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Увеличен угол упругого закручивания вала, т.е. повышена его податливость.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

27.09.1999
