Описание к листку № 51-209-99

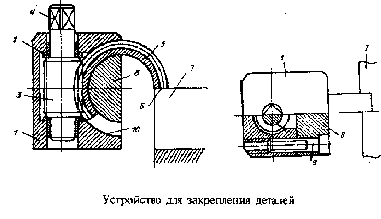

Устройство содержит корпус 1 (см. рисунок), в котором на втулках 2 установлен червяк 3, имеющий головку 4 под ключ. Червяк 3 находится в постоянном зацеплении с рабочим элементом - кольцеобразным червячным сектором 5, торец 6 которого взаимодействует с деталью 7. Сектор 5 крепится с корпусом 1 опорой - срезанным цилиндром, полувалом 8, болтами 9. Полость 10 корпуса для размещения сектора 5 выполнена цилиндрической.

Устройство работает следующим образом. При вращении червяка 3 червячный сектор 5 поворачивается из положения отвода в направлении поверхности детали 7. По достижении контакта торца 6 червячного сектора 5 с деталью 7 при последующем вращении червяка 3 червячный сектор 5 отходит от детали 7, раскрепляет ее и отводится в положение, когда торцовая поверхность сектора 5 занимает положение заподлицо с поверхностью корпуса 1, обращенной к детали 7, и освобождает зону для захвата детали и перемещения ее на другую позицию.
