Описание к листку № 51-206-99

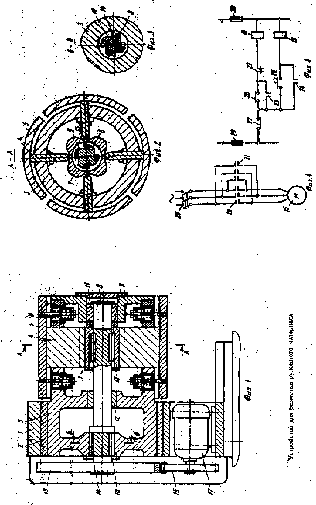

Устройство для размотки рулонного материала содержит основание 1 (см. рисунок, в подшипниках 2 которого установлен корпус 3 в форме цилиндра с радиальными пазами, по которым перемещаются толкатели 4 створок-сегментов 5. Створки-сегменты своими концами через пружины 6 связаны с корпусом 3, при этом усилие пружин постоянно направлено к оси барабана. Толкатели 4 контактируют с кулачком 7, смонтированным на валу привода 8. Вал 8 с пазами 9 и 10 установлен в центре корпуса 3 на подшипниках 11 и 12. В пазах 9 и 10 вала установлены ролики 13 и 14 обгонных муфт кулачка 7 для разведения створок-сегментов 5 и привода корпуса 3. На консоли вала 8 смонтировано зубчатое колесо 15, соединенное через шестерню 16 с электродвигателем 17, установленным на основании 1. Электродвигатель 17 связан с реверсом, состоящим из магнитных пускателей, включающих катушки 18, 19, контакты 20, 21, блокировочные контакты 22-24 и кнопки 25-27. Вводной автоматический выключатель с тепловой защитой обозначен позицией 28, а плавкие предохранители - 29 и 30.

Устройство для размотки рулонного материала работает следующим образом. После размотки рулона и для установления нового выключателя из работы электродвигатель 17 нажатием кнопки 27 разрывается цепь питания катушки 18 магнитного пускателя. Створки сегменты 5 от кулачка 7 отжаты от центра к периферии. Затем включается электродвигатель 17 на вращение в обратном направлении. При этом необходимо изменить направление тока в фазовых обмотках статора электродвигателя. Для этого нажимают кнопку 26 на пульте управления (на чертеже не показан), в результате чего напряжение из сети подается на катушку 19 магнитного пускателя. Магнитный пускатель замыкает своими контактами 21 цепи питания электродвигателя 17. Электродвигатель через шестерню 16 вращает приводное зубчатое колесо 15 в обратном направлении относительно первоначального. Ролики 13 и 14 обгонных муфт расклиниваются, и вращение передается только на вал 8. При этом корпус 3 останавливается так, как показано на рис. 2. Створки-сегменты 5 под действием пружин 6 сжимаются от периферии к центру. При достижении створками-сегментами конечного положения выключается из работы электродвигатель. Для этого нажимают кнопку 27 на пульте управления ( на чертеже не показано), разрывая цепь питания катушки 19 магнитного пускателя. При обесточивании катушки 19 контакты 21 пускателя разрывают цепь питания электродвигателя 17, и он останавливается. На устройство надевают рулон материала (на чертеже не показано) и снова включают электродвигатель на вращение. Нажатием кнопки 25 электрический ток подают на катушку 18 магнитного пускателя, и последний замыкает своими контактами 20 цепи питания электродвигателя. Электродвигатель начинает вращаться и через шестерню 16 вращает приводное зубчатое колесо 15. Ролики 13 и 14 заклиниваются соответственно между обоймой кулачка 7 и скосом паза 9 вала 8, обоймой корпуса 3 и скосом паза 10 вала 8. Кулачок 7, поворачиваясь своими выступами, отжимает толкатели 4 створок-сегментов 5 от центра к периферии, закрепляя рулон на устройстве. Происходит размотка рулона. При повторной смене рулона процесс повторяется.
