Описание к листку № 51-205-99

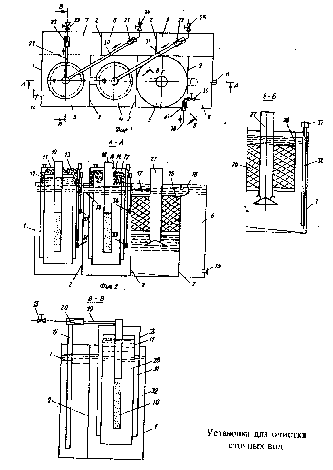

Установка для очистки сточных вод содержит резервуар 1 (см. рисунок), разделенный перегородками 2, образующими камеры обезвреживания 3, нейтрализации 4, осветления 5, очищенных стоков 6, для реагентов 7, 8, 9. В камерах обезвреживания 3 и нейтрализации 4 установлены коаксиально размещенные одна в другой вертикальные трубы 10, 11, 12. Центральные трубы 10 заглушены с торцов, наружные трубы 12 снабжены крышками 13 с отверстием сверху для выхода воздуха. Резервуар 1 снабжен подающим трубопроводом 14 в камеру 3 и отводящим трубопроводом 15. Камеры 3, 4, 5 имеют переливные патрубки 16,17,18. В камерах для реагентов 7, 8, 9 установлены вертикальные трубы 19 для подачи в аэрозольном состоянии реагентов с помощью эжекторов 20, 21, 22, установленных на трубопроводах, присоединенных к источнику сжатого воздуха и снабженных электромагнитными клапанами 23, 24, 25. В камере осветления 5 размещен тонкослойный полочный модуль 26 винтового типа между центральной подающей трубой 27 с отражательным щитом в нижней части и наружной трубой 28, представляющей собой открытый снизу колпак. Перфорированная труба 10 камеры 3 соединена трубопроводами 29 и 30 с эжекторами 20 и 21 соответственно. В камерах обезвреживания 3 и нейтрализации 4 установлены датчики 31, 32, 33, 34 рН-метра системы автоматического регулирования подачи реагентов. Перфорированная труба камеры 4 соединена трубопроводом 35 с эжектором 22, который соединен с рубой 19 камеры для реагентов 9. Выпавший осадок в камере осветления 5 периодически или непрерывно отводится по вертикальному трубопроводу 36 эжектором 37, который имеет отводящую трубу 38 и трубопровод подвода сжатого воздуха с электромагнитным клапаном 39.

Установка работает следующим образом. Сточные воды по трубопроводу 14 поступают по касательной в зону проведения реакций, расположенную в полости трубы 11 в камере обезвреживания 3. В эту же зону вертикальной префорированной трубой 10 одновременно подаются требуемые реагенты в аэрозольном виде, поступающие по трубопроводам 29 и 30. Реагенты транспортируются с помощью сжатого воздуха эжекторами 20 и 21, каждый из которых соединен с соответствующей вертикальной трубой 19 камер для реагентов 7 или 8. При подаче реагента в аэрозольном состоянии и интенсивном перемещении сжатым воздухом процесс обезвреживания идет в турбулентном режиме в течение 1,5-2 мин. Далее обезвреженные стоки поступают основной массой через нижний выход трубы 11, частично через ее верхний выход по каналу в контрольную зону, ограниченную стенками камеры 3 и трубы 12. В контрольной зоне в нижней части установлен датчик 31 рН-метра системы автоматического регулирования подачи реагентов. В верхней части зоны установлен электродный датчик 32. По сигналу датчика 31 регулируют оптимальные условия для протекания реакции. По сигналу датчика 32 контролируют содержание остаточного шестивалентного хрома либо другого элемента в жидкости. Затем стоки по патрубку 16 поступают в зону проведения реакций, расположенную в полости трубы 11 камеры нейтрализации 4. В эту же зону вертикальной перфорированной трубой 10 подается требуемый реагент в аэрозольном виде, транспортируемый эжектором 22 по трубопроводу 35. Эжектор 22 соединен с вертикальной трубой 19 камеры для реагентов 9. Нейтрализованные стоки поступают через нижний выход трубы 11 и частично через верхний выход по каналу в контрольную зону, ограниченную стенами камеры 4 и трубы 12. В контрольной зоне в нижней части установлен датчик 33 рН-метра системы автоматического регулирования подачи реагента, а в верхней части установлен датчик 34 рН-метра (контрольный). По показаниям соответствующих датчиков 31 и 32 контрольной зоны камеры 3 и датчика 33 камеры 4 открываются и закрываются электромагнитные клапаны 23, 24, 25 подачи свежего воздуха. Нейтрализованные стоки по патрубку 17 поступают в центральную подающую трубу 27 камеры осветления 5, откуда попадают в зону отстаивания. В зоне отстаивания стоки, поднимаясь, проходят через тонкослойный полочный модуль 26 винтового типа и осветляются. Осветленные стоки из камеры 5 по патрубку 18 попадают в камеру очищенных стоков 6, откуда через трубопровод 15 транспортируются на повторное использование или в систему канализации. Выпавший осадок в тонкослойном полочном модуле 26 винтового типа по винтовым полкам сползает в нижнюю часть зоны отстаивания, откуда периодически или непрерывно отводится по вертикальному трубопроводу 36 посредством эжектора 37. Эжектор 37 имеет отводящую трубу 38 и трубопровод подвода сжатого воздуха с электромагнитным клапаном 39. Открытие или закрытие электромагнитного клапана 39, регулирующего подачу воздуха, осуществляется от датчика времени.
