Описание к листку № 51-198-99

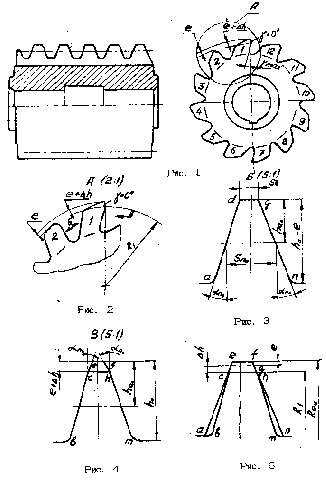

Предлагаемая фреза содержит четное число реек с зубьями, расположенными по винтовой линии. Зубья нечетных реек (1-3-5-7-9-11) имеют стандартную высоту и переднюю поверхность, состоящую из двух участков: участкаcefh(рис. 3) с нулевым передним углом и участкаbchmс максимальным передним углом, разлеленных линией пересечения образующей цилиндра радиусаr=reu-(e+0,025m). Зубья четных реек (2-4-6-8-12) занижены и имеют нулевой передний угол.

Фреза работает следующим образом. Зубья нечетных реек режут периметром c-d-e-f-g-h и частично участками c-b и h-m, исключенными из профилированного за счет максимального переднего угла g на участке bchm. Наличие мксимального переднего угла на участке передней поверхности ниже линии ch изменяет направление схода стружек, частично срезаемых участками c-b и h-m боковых режущих кромок зуба, т.к. его влияние на процесс стружкообразования при работе боковых режущих кромок аналогично влиянию отрицательного угла наклона лезвия l. Поэтому стружки, срезаемые участками c-b и h-m, перемещаются не перпендикулярно соответствующим боковым режущим кромкам, а в направлениях к основанию зуба, снижая тем самым давление на стружку, срезаемую периферийной кромкой, что приводит к снижению сил резания при работе нечетных зубьев, а следовательно и их величин по отношению к силам резания при работе четных зубьев. Зубья четных реек (2-4-6-8-12) режут и профилируют участками d-c и g-h (рис. 5). Участки режущих кромок d-c и g-h совпадают с полным профилем исходной рейки и участвуют в формировании частями впадины зуба нарезаемого колеса.

Схема шлифования профилей зубьев, уменьшенных по толщине, и зубьев заниженных, осуществляется также как и при шлифовании стандартных фрез. Максимальный передний угол на участке зуба, уменьшенного по толщине, обеспечивается фрезерованием стружечных канавок канавочными фрезами с соответствующими углами профиля и последующей заточкой.
