Описание к листку № 51-197-99

С целью снижения интенсивного износа предлагается червячная фреза со стружкоразделительными элементами в виде взаимно перекрывающихся фасок на боковых сторонах чередующихся через один по витку зубьев, периферийные режущие кромки которых параллельны оси фрезы, фаски одинаковых размеров на правой и левой боковых сторонах зубьев расположены по витку фрезы в «шахматном порядке».Такая конструкция фрезы позволяет создать одинаковые условия для работы чередующихся по витку через один зубьев, т.к. выполнение на каждом зубе фасок различных размеров обеспечивает одинаковые длины периферийных режущих кромок, параллельных оси фрезы, на всех ее зубьях.

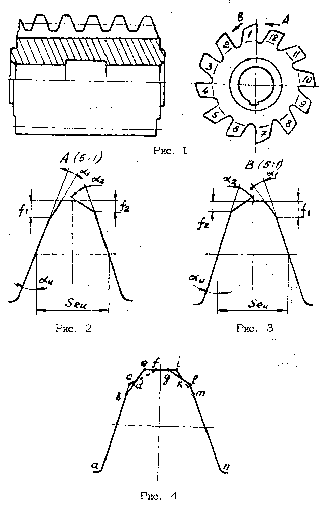

Фреза может содержать четное и нечетное число реек. Зубья нечетных реек (1-3-5-7-9-11) выполнены со стружкоразделительными фасками: на левой боковой стороне фаска имеет высоту 0,25 m и угол профиля, больший угла основного профиля на 10-15°, на правой боковой стороне фаска имеет высоту меньше высоты правой фаски на 0,125 m и угол, больший угла правой фаски на 30-35° (рис. 1, 2). Зубья четных реек (2-4-6-8-12) выполнены со стружкоразделительными фасками, расположенными в следующем порядке (рис. 1, 3): на левой боковой стороне фаска имеет высоту меньше высоты правой фаски на 0,125 m, а угол, больший угла правой фаски на 30-35°, на боковой поверхности фаска имеет высоту 0,25 m и угол, больший угла основного профиля на 10-15°. Таким образом фаски с размером f₁=0,25 m и a₁= a_u+(10-15°) расположены на правой боковой стороне нечетных зубьев и левой боковой стороне четных зубьев, а фаски с размерами f₂=0,125 m и a₂= a₁+(30-35°) расположены на левой боковой стороне нечетных зубьев и правой боковой стороне четных зубьев.

Зубья реек (1-3-5-7-9-11) режут периметром а-в, d-e-g, k-l-n, а зубья реек (2-4-6-8-12) - периметром a-c-d, g-i-k, m-n (рис. 4). Так как суммарный режущий периметр каждого зуба одинаков участок а-в нечетного зуба равен участку m-n четного зуба, соответственно участок d-l-g равен участку f-l-k, а участок k-l-m равен участку a-c-d, нагрузка на чередующихся зубьях фрезы выравнивается, что приводит к снижению интенсивности износа зубьев фрезы и повышению ее стойкости, снижению максимальных сил резания и колебаний сил резания за оборот фрезы, что приводит к повышению точности нарезаемых колес.
