Описание к листку № 51-196-99

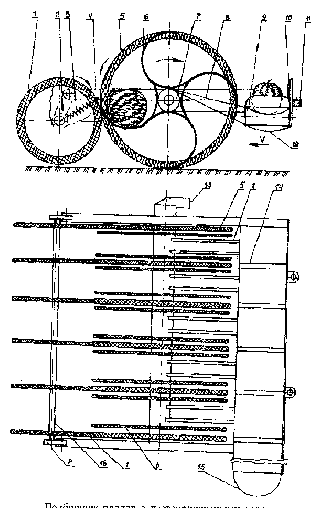

Подборщик содержит плодосдвигающие диски 1 (см. рисунок), покрытые по наружному ободу эластичным материалом и установленные с помощью рычагов 2 и прижимных пружин 3 на раме подборщика 4. Опорно-прижимные колеса 5 имеют диаметр, больший диаметра лопастного ротора 6 на величину смятия почвы от веса подборщика, а также прижатия плетей к земле при захвате плодов лопастным ротором. Лопастной ротор установлен на валу 7 и сопрягается с помощью скатной решетки 8 с погрузочным транспортером 9, который имеет предохранительный щит 10, покрытый эластичным материалом. Кронштейны 11 служат для агрегатирования подборщика с трактором. Несущей частью погрузочного транспортера служит эластичная лента 12, закрепленная к приводным цепям. Привод во вращение лопастного ротора осуществляется от гидромотора 13 или от вала отбора мощности трактора через систему передач. Эластичные планки 14 предотвращают скатывание плодов вниз по наклонной части погрузочного транспортера, который имеет в верхней части укладчик плодов 15. Плодосдвигающие диски установлены на оси 16, которая закреплена на подпружиненных рычагах. Граблины лопастного ротора установлены на валу с возможностью осевого перемещения и удерживаются от проворачивания с помощью лыски, а опорно-плетеприжимные колеса установлены на валу в подшипниках. Установка нескольких опорно-плетеприжимных колес снижает нагрузку на опорную поверхность почвы и уменьшает травмирование плетей.

При движении подборщика по полю со скоростью v в направлении, указанном стрелкой, плодосдвигающие диски вращаются за счет сил сцепления с опорно-плетеприжимными колесами и сдвигают плоды в стороны от линии из движения, что обеспечивает захват плодов граблинами. Сцепление между дисками и колесами обеспечивается поджатием пружин, закрепленных к рычагам. Плоды направляются между опорно-плетеприжимными колесами, захватываются граблинами лопастного ротора и поднимаются к скатной решетке. Опорно-плетеприжимные колеса сдвигают плети с плодов и предотвращают их захват граблинами лопастного ротора . Как только уклон граблин будет направлен в сторону скатной решетки, плоды перекатываются по ней на погрузочный транспортер, на котором предусмотрен предохранительный щит, предотвращающий переброс плодов. Эластичная транспортерная лента принимает плоды, поступающие со скатной решетки и переносит к укладчику плодов. Опорно-плетеприжимные колеса, установленные на приводном валу, свободно вращаются за счет сил сцепления с почвой. Наружная часть колес покрыта эластичным материалом или имеет пневматические шины, что сводит до минимума травмирование плетей. Расстояние между опорно-плетеприжимными колесами и граблинами лопастного ротора регулируется в зависимости от размеров подбираемых плодов, соответственно переставляются на оси и плодосдвигающие диски.
