Описание к листку № 51-193-99

Известны дисковые двуугловые фрезы, применяемые в машиностроении для обработки канавок, пазов, стружечных канавок и т.п. Наличие двух режущих кромок обуславливает несвободное резание, а следовательно, тяжелые условия стружкообразования, что приводит к неравномерному, локальному износу зубьев фрезы по задним поверхностям. Известны червячные фрезы с прогрессивной и вершинонагруженной схемой резания (а.с. №№ 167118, 181953), которые позволяют при резании разделить срезаемый слой, тем самым обеспечить лучшие условия стружкообразования и повысить стойкость режущего инструмента. Разработанные двуугловые фрезы с попеременно нагруженными боковыми сторонами позволяют разделить стружку и обеспечить повышение стойкости инструмента. Известны концевые фрезы с неравномерным окружным шагом зубьев с целью повышения равномерности фрезерования, что обеспечивает повышение стойкости фрез.

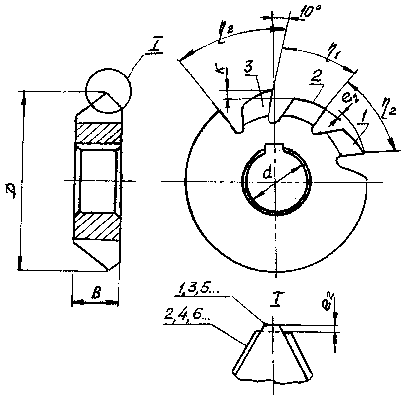

С целью повышения стойкости известных дисковых двуугловых фрез предлагается разделение стружки производить за счет неравномерного окружного шага, причем угол увеличивается в зависимости от перепада профиля одного над другим, перепад должен быть не менее толщины срезаемого слоя. Дисковые двуугловые фрезы с прогрессивной схемой резания (см. рисунок) отличаются от обычных тем, что зубья с нечетными номерами 1, 3, 5 ... заужены и завышены, режут только вершинами зубьев с четными номерами 2, 4, 6 ..., имеющие профиль зуба обычной фрезы, режут только боковыми сторонами. Режущие кромки зубьев прогрессивной фрезы срезают слои удвоенной толщины. Затылование фрез осуществляется двухпрофильными кулачками с учетом перепадов, которые возникают из-за различных окружных шагов. Переточка фрез производится по передней поверхности зубьев с учетом разных шагов так, чтобы обеспечить необходимые перепады по боковым сторонам и вершине.
