Описание к листку № 51-188-99

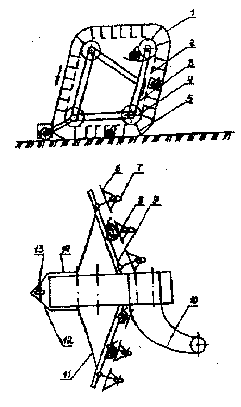

Подборщик состоит из транспортера 1 (см. рисунок), цепного контура 2, рамы 3, звездочек 4 цепного контура, эластичных лопастей 5 для захвата и транспортирования плодов, планок 6 питателя, установленных на колесах 7 с помощью параллелограммной навески к несущему брусу 9. В верхней части цепного контура предусмотрен плодоприемный лоток 10. Брусья питателей зафиксированы под заданным углом к направлению движения растяжками 11, а перед транспортером предусмотрен плодосдвигающий угольник 12, шарнирно закрепленный к переднему нижнему валу на подводках 14 и опирающийся на колесо 13. Подосъемный контур, состоящий из транспортера, цепного контура и эластичных лопастей, монтируется на раме, выполненной в виде параллелограмма, по углам которого установлены звездочки цепного контура. Транспортер выполняется из эластичной ленты или сетки и удерживается на заданном расстоянии от цепного контура П-образными эластичными лопастями. Расстояние между цепным контуром и транспортером должно обеспечивать размещение между ними самых крупных плодов. Длина части параллелограмма должна соответствовать достаточной зоне вкатывания плодов без сгруживания и травмирования. Высота параллелограмма до плодоприемного лотка принимается из расчета погрузки плодов во все используемые для уборки транспортные средства и контейнеры с учетом размеров укладчика плодов. Угол наклона параллелограмма назад предотвращает выпадение плодов с эластичных лопастей при толчках на неровностях почвы и составляет 80-75% к горизонту. Планки питателя, установленные на колесах, представляют собой конструктивные элементы валкоукладчика УПВ-8. Плодосдвигающий угольник удаляет плоды, попадающие в зону движения транспортера, и выполнен также по принципу элемента валкообразователя.

Подборщик работает следующим образом. Навешенный с левой стороны впереди трактора подборщик перемещается по полю, при этом плоды захватываются планками питателя, вкатываются на транспортерную ленту, захватываются и поднимаются эластичными лопастями к плодоприемному лотку. Расположение планок питателей на колесах обеспечивает копирование неровностей почвы и увеличивает вероятность захвата всех плодов, расположенных на поле. Привод цепного контура осуществляется от вала отбора мощности трактора или гидромотора, причем скорость движения ленты относительно поверхности земли должны быть равна нулю, т.е. транспортерная лента должна перемещаться синхронно движению трактора. Возможен привод цепного контура за счет сил сцепления транспортерной ленты с поверхностью поля.
