Номер 51-163-99 |
|||
|
Наименование проекта Навесной манипулятор с повышенной зоной обслуживания |
|||
|
Назначение Увеличение зоны обслуживания навесного сельскохозяйственного манипулятора на базе тракторов колесной и гусеничной модификации класса тяги 3 и 4. |
|||
|
Рекомендуемая область применения Сельское хозяйство и сельскохозяйственное машиностроение. в частности в грузоподъемной технике дял выполнения ремонтных и строительных работ, технического обслуживания и ремонта крыпногабаритных дождевальных машин и др. с.-х. техники. |
|||
|

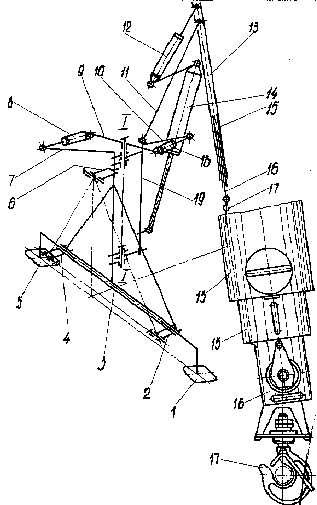

Описание Описание к листку № 51-163-99 Манипулятор содержит плоское основание 3 (см. рисунок) с кронштейнами навески 2, 4, 6 и выдвижными опорами 1 и 5, опорно-поворотную колонку 19, стрелу 11, рукоять 13, грузозахватный крюк 17, гидроприводы 8, 12, 14, 18 управления стрелой, рукоятью и опорно-поворотной колонкой. Полость рукояти 13 снабжена подвижными средней и внутренней частями. Подвижные части 15, 16 рукояти выполнены фиксируемыми. Грузозахватный крюк 17 смонтирован на свободном конце подвижной внутренней части 16 рукояти 13. Гидропривод управления опорно-поворотной колонки 19 размещен на вершине плоского основания 3 и кинематически связан механизмом поворота колонки 19. Этот механизм снабжен двуплечим рычагом 9, ось поворота которого совмещена с вертикальной осью 1-1 поворота колонки 19. Силовые гидроцилиндры 8, 18 установлены разнонаправленно и своими штоками соединены с дополнительными рычагами 7, 10. Один из рычагов (7) закреплен на вершине плоского основания 3. Другой рычаг (10) зафиксирован на поворотной колонке 19. Основание 3 с кронштейнами 2, 4 и 6 навешивают на тяги навесной системы агрегатируемого трактора класса тяги 3 (ДТ-75, ДТ-175С, ВТ-100, ВТ-130, ВТ-150, Т-150, Т-150К, Т-4М и др.). Гидроприводы 8, 12, 13 и 14 надлежащим образом соединены с раздельно-агрегатной гидравлической системой трактора. Увеличение зоны обслуживания в горизонтальной плоскости достигается предложенным механизмом поворота опорно-поворотной колонки. Телескопическая рукоять благодаря своим подвижным частям обеспечивает выполнение погрузочно-разгрузочных работ со значительным удалением от оси 1-1.
|
|||
|
Преимущества перед известными аналогами Зона обслуживания со 124° (навесной манипулятор НМВ-1,5 "Волгоградский") увеличена до 180° без увеличения числа гидроприводов и расширен диапазон вылета стрелы и рукояти с 3,5 м до 6,75 м. Масса манипулятора увеличена на 5,7% . |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Обеспечивает повышение производительности труда на выполнение погрузочно-разгрузочных работ в сельском хозяйстве на 37-58%. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 22.11.1999 |
