Описание к листку № 51-158-99

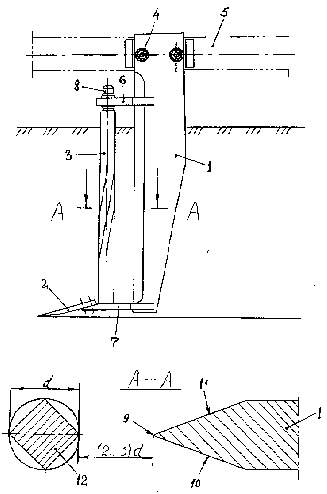

Щелеватель состоит из стойки 1 (см. рисунок), долота 2 и расположенного впереди стойки валика 3. Стойка с помощью пары болтов 4 с гайками, посредством соответствующих отверстий, закреплена на раме 5 почвообрабатывающего орудия. По высоте стойки 1 сварными швами закреплены кронштейны 6 и 7. На нижнем кронштейне 7 болтами с потайной головкой закреплено долото 2. На концах валика 3 выполнены полусферические углубления, с помощью которых посредством шаровых опор валик крепится в кронштейнах 6 и 7. На верхнем кронштейне 6 дополнительно предусмотрен винтовой упор 8, регулирующий люфт в шаровых опорах и обеспечивающий свободное вращение валика 3 вокруг своей вертикальной оси. Фронтальная рабочая часть стойки 1 выполнена в виде лезвия 9 с углом заточки 21°. Грани 10 и 11 лезвия напыляют износостойким материалом, повышающим срок службы стойки. Центральная часть валика в сечении выполнена в виде многогранника 12 (трех- или шестигранника). После получения многогранника валик 3 закручивают в горячем виде таким образом, что его грани образуют винтовые линии. Поверхность валика 3, включая плоскости многогранника 12, также напыляют износостойки материалом. Валик 3 установлен впереди лезвия 9 стойки 1 на расстоянии (2-3) d, где d - диаметр описанной окружности многогранника 12.

При заглублении и перемещении щелевателя в почве с корневыми остатками (например многолетние травы), последние начинают воздействовать на боковые поверхности валика 3. Одновременно с этим долотом 2 разрезается нижняя, наиболее плотная часть почвы. Корни растений и пласт разрыхленной почвы поступает на нижнюю часть валика. Разность давления почвы и корней по высоте валика, а также выполнение его центральной части в виде «закрученного» по винтовой линии многогранника, вызывают вращение валика 3 на шаровых опорах, установленных в кронштейнах 6 и 7. Граненая поверхность валика способствует вдавливанию ребрами корневых остатков в стенки образующейся щели. Режущая кромка лезвия 9 стойки 1 устраняет наматывание корней на валик и параллельно с этим не внедренные в стенки щели корни растений направляет на боковые грани 10 и 11 стойки, которые распределяют корневые остатки по высоте щели. Боковыми гранями стенки щели уплотняются. В итоге происходит двухфазное формирование щели: разрыхление нижнего пласта почвы и уплотнение армированных корнями стенок щели. Смещение валика 3 от фронтальной грани 9 на 2-3 диаметра валика исключает забивание пространства между стойкой 1 и валиком. Вращающийся на шаровых опорах валик обеспечивает снижение тягового сопротивления щелевателя.
