Описание к листку № 51-156-99

При экспериментальных исследованиях машин и механизмов часто регистрируют крутящие моменты на валах. Для этого, как правило, на вал наклеивают тензорезисторы и через токосъемники электронной измерительной аппаратурой регистрируют интересующие параметры (крутящие моменты, мощность). Валы с тензозвеньями обычно устанавливают непосредственно на тот узел, где он будет работать. Однако, в некоторых механизмах из-за труднодоступности к испытуемому валу затруднительна настройка и тарировка тензозвена. При этом при тарировке на реальном узле вносятся погрешности другими механическими передачами.

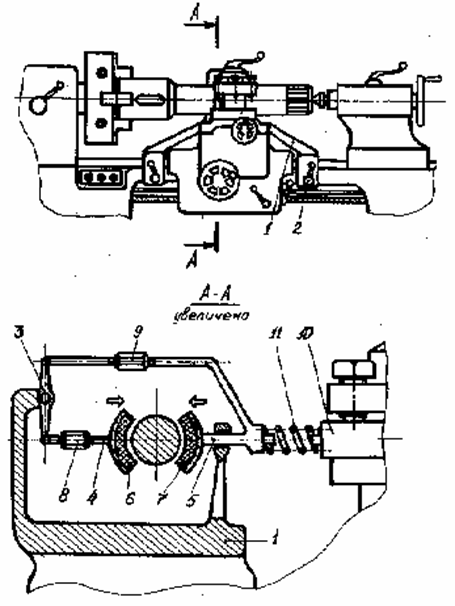

Тарировку тензозвеньев валов желательно проводить не на исследуемой машине или узле, а на стенде. Предлагается в качестве стенда использовать обычный токарно-винторезный станок со специальным приспособлением. Приспособление состоит из основания 1 (см. рисунок), закрепляемого на станине станка винтом 2. На основании 1 шарнирно установлено коромысло 3 с равнобокими плечами, к концам которого прикреплены тяги 4, 5, к тягам - фрикционные накладки 6, 7. Для регулировки приспособления и испытания валов различных диаметров, длины тяг можно изменять с помощью резьбовых муфт 8 и 9, а также сменой накладок 6 и 7 с различными радиусами закругления. Создание тормозного момента осуществляется пермещением резцедержателя, в котором вместо резца установлен толкатель 10, который в свою очередь через пружину 11 воздействует на тягу 5, и через систему рычагов на тягу 4, прижимая фрикционные накладки к валу. Тормозной момент зависит от величины перемещения толкателя. Для создания различных усилий на накладки используется набор заранее оттарированных пружин.

Помимо настройки и тарировки тензозвеньев валов, с помощью устройства можно испытывать валы при небольших значениях крутящих моментов.
