В сельскохозяйственном производстве используется большое количество различных навесных машин. При этом большая часть из них навешивается на трактор по трехточечной схеме, особенностью которой является большая нагруженность верхней тяги навески. Для некоторых навесных сельскохозяйственных машин повышенные нагрузки на верхнюю тягу появляются при их транспортировке, а для некоторых, таких как навесные погрузчики, при всех режимах работы.

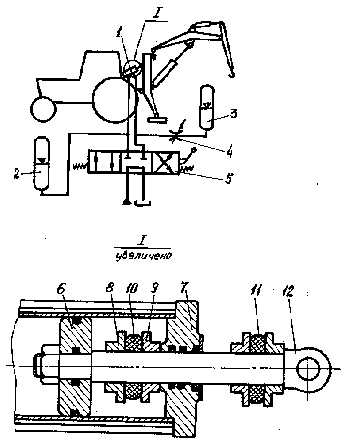

Предлагается для уменьшения динамических нагрузок на навеску трактора, вместо жесткой верхней тяги использовать упругую пневмогидравлическую тягу, представляющую собой гидроцилиндр 1 (см. рисунок), к полостям которого подключены пневмогидроаккумуляторы (ПГА) 2 и 3. Причем ПГА со стороны самой нагруженной штоковой полости подключен через дроссель 4. Изменение длины тяги, т.е. изменение вылета штока, в небольших диапазонах осуществляется гидрораспределителем 5. В роли тяги может использоваться практически любой гидроцилиндр с небольшими доработками. На шток между поршнем 6 и крышкой 7 надеваются втулки 8 и 9, между которыми установлен резиновый буфер 10. Такое же ограничительное устройство 11 установлено между крышкой и головкой штока 12. Ограничительные устройства внутри и снаружи гидроцилиндра вместе с ПГА не допускают сильных соударений подвижных частей с неподвижными, тем самым исключая динамические нагрузки на металлоконструкцию навесной машины и навеску трактора, и служат для ограничения хода поршня, не позволяя штоку полностью выдвинуться при разгерметизации гидромагистрали.
