Измеритель обладает широким диапазоном по входу (-60 дБ) и может представлять интерес при развертывании новых телевизионных ретрансляторов и передающих центров местного телевизионного вещания.

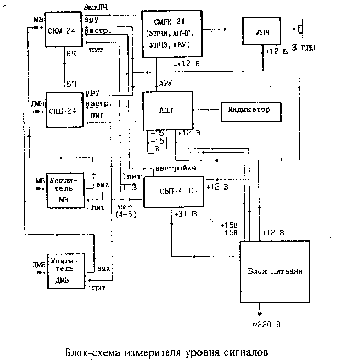

Входной сигнал с антенных входов МВ и ДМВ (см. блок-схему) поступает соответственно на селекторы каналов СК-М-24. В зависимости от удаленности от телецентра чувствительность измерителя может быть повышена подключением дополнительных усилителей сигнала на входе. Выделенный и усиленный селекторами каналов высокочастотный радиосигнал преобразуется в сигналы промежуточной частоты (ПЧ) изображения (38,0 МГц) и звукового сопровождения (31,5 МГц). Постоянные напряжения, необходимые для переключения селекторов и их настройки на выбранный телевизионный канал, поступают с блока выбора программ (СВП-4-10). При приеме в диапазоне ДМВ смеситель селектора каналов СК-М используется как дополнительный усилитель промежуточной частоты. Сигналы ПЧ с выхода селектора каналов поступают на субмодуль радиоканала (СМРК-21), где они усиливаются усилителем промежуточной частоты изображения (УПЧИ) и детектируются синхронным видеодетектором. Кроме того, сигналы ПЧ подаются на систему автоматической подстройки частоты гетеродина (АПЧГ). Управляющий сигнал системы АПЧГ подается на селекторы каналов. где суммируется с напряжением предварительной настройки, устанавливаемым в устройстве выбора программ. С выхода видеодетектора полный цветной телевизионный сигнал подается в канал звукового сопровождения (УПЧЗ, детектор, предварительный усилитель сигналов звуковой частоты) и на систему АРУ. Канал звукового сопровождения состоит из усилителя промежуточной частоты звука (6,5МГц), частотного детектора и предварительного усилителя сигнала, который связан с усилителем низкой частоты (УНЧ). Система АРУ охватывает своей регулировкой селекторы каналов СК-М, СК-Д и УПЧИ блока СМРК-21. Индикация напряженности поля осуществляется путем измерения напряжения АРУ через блок аппроксимации (Апп), позволяющий обеспечить логарифмическую зависимость напряжения, подаваемого на индикатор, от уровня сигнала на входе измерителя. Питание макета может осуществляться как от сети переменного тока 220 В, так и от автономного источника +12 В. Для получения напряжения настройки (+31 В) и напряжений питания блока аппроксиматора в схеме блока питания используется преобразователь напряжения.
