В существующих системах водяного отопления жилых зданий применяются П-образные системы отопления с нижней разводкой трубопроводов. Подача тепла осуществляется, как правило, по тупиковым схемам (типовой проект 5-этажного дома серии 86-07.86 ЦНИИЭП жилища или 16-этажного дома серии 134). Недостатком тупиковых схем является трудная гидравлическая увязка участков трубопроводов, в результате чего на некоторых стояках отопления нагревательные приборы оказываются с перегревом, а на других с недогревом. Поэтому на стояках для гидравлической увязки устанавливаются шайбы. В процессе эксплуатации шайбы часто зарастают, "прикипают", происходит гидравлическая разрегулировка системы отопления.

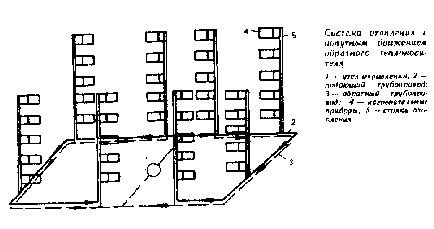

Применение системы отопления с попутным движением обратного теплоносителя (см. рисунок) дает возможность создания гидравлически устойчивой системы из-за равенства сопротивлений участков к отдельным стоякам (при заданных равных удельных потерь давлений на трение на 1 п.м. подающего и обратного трубопроводов).
