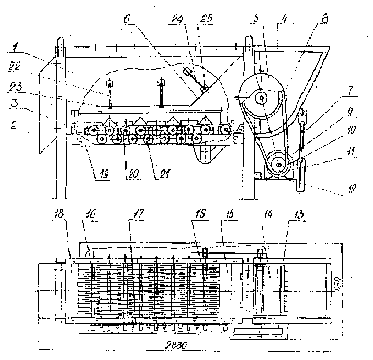

Представляет стационарную конструкцию (возможен и мобильный вариант), основными узлами которого являются рама-корпус 1 (см. рисунок), выгрузной люк 2, кожух 3, загрузочный бункер 4, кожух 5 привода измельчающего барабана, отражатель 6, регулировочная тяга 7, шкив 8 привода измельчающего барабана, кожух 9 приводного электродвигателя, шкив 10 на приводном электродвигателе, электродвигатель 11, опорная плита 12 под электродвигатель, гребенка 13 измельчающего барабана 14, верхняя шторка 15, валы 16 пайлерного механизма, цепь 17 привода пайлерного механизма, кожух 19, звездочки 20 привода пайлерного механизма, прижимные ролики 21, регулировочные шпильки 22 отражателя 23, регулировочная тяга 24 с кронштейном 25. Рама выделителя, которая представляет собой сварную конструкцию и является базой для установки всех узлов и механизмов выделителя, может быть установлена на опорные колеса, а привод механизмов выполнен от вала отбора мощности трактора. В этом случае выделитель агрегатируется с трактором и работает в движении.

Технологический процесс выделения семян состоит из ряда последовательных операций. Подача плодов в загрузочный бункер производится специальным транспортером или вручную. Барабан производит измельчение плодов продольными и поперечными ножами до размеров 40х60х60 мм. Разрезанные части выбрасываются радиальными планками ротора между направляющими шторками на отражатель. Соударение частей плода, покидающих ротор с расчетной линейной скоростью, с отражателем приводит к отделению семян и мезги от мякоти. Отдельные части плода с мякотью и семенами после соударения с отражателем превращаются в смесь из мезги, семян и оставшегося куска плода размером 40х60хs мм, где s - толщина твердой части плода. Трехкомпонентная смесь после соударения с отражателем падает на пайлерный механизм, который встряхивает ее пайлерными дисками, что обеспечивает разделение смеси: крупные куски перемещаются к выгрузному лотку крупной сечки и удаляются, а семена и мезга под действием собственного веса проходят в промежутки между дисками и удаляются по выгрузному лотку. Крупная сечка идет на приготовление корма сельскохозяйственным животным, а мелкая, состоящая из семян и мезги, транспортируется в моечный агрегат, где происходит окончательное отделение семян.
