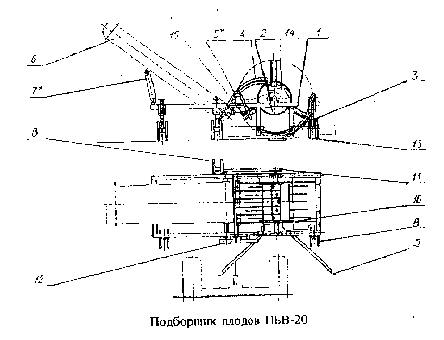

Подборщик навесной роторно-лопастной с использованием задней гидронавески трактора, а в рабочем положении опирающийся на металлические колеса. Подборщик состоит из рамы 1 (см. рисунок), представляющей собой сварную конструкцию, мотовила 2, лотка 3, отражателя 4, навесного (стандартного) устройства 5, погрузочного транспортера 6, штатного выносного гидроцилиндра 7, трех опорных колес 8, шторок 9, 10 вкатывателя, цепной передачи привода мотовила с кожухом 11, вала 12 привода рабочих органов, лыжи 13 лотка, ступицы 14 и лопастей 15. Мотовило, выполняющее роль плодоприемного барабана, установлено на валу, который опирается на подшипники скольжения. К валу закреплена ступица, которая удерживает лопасти, выполненные в виде граблин различной длины. Лоток представляет сварную конструкцию, состоящую из обечайки, реборд и уголка. Обечайка выполнена из листовой стали, изогнутой по радиусу 780 мм. К верхней части обечайки приварены реборды, которые обеспечивают жесткость конструкции и изготовлены из труб, а к нижней части приварен уголок, служащий для крепления к раме подборщика. Отражатель выполнен в виде гребенки различной длины и изогнутых по радиусам 540 и 680 мм. Трубы приварены к пластине, которая служит для крепления отражателя к раме подборщика. Навесное устройство служит для агрегатирования с трактором и подъема подборщика в транспортное положение. Погрузочный транспортер цепочно-планчатый специальной конструкции или может быть использован транспортер силосоуборочного комбайна. Для предотвращения скатывания плодов на планки транспортера крепится гребенка с шагом пальцев, равным шагу спиц отражателя. Выносной гидроцилиндр для регулировки высоты подъема плодов погрузочным транспортером с ходом штока 200 мм устанавливается в проушинах рамы подборщика и каркаса транспортера. Опорные колеса удерживают подборщик в рабочем положении и закреплены к раме: переднее жестко, а два задних самоустанавливающиеся. Конструктивно колеса выполнены сварными металлическими. Шторки вкатывателя закреплены к раме коробчатого сечения болтами и выполнены из листовой стали. Угол раствора шторок к направлению движения составляет 90°. Высота шторок должна обеспечивать воздействие на самый крупный плод выше меридиональной плоскости и равна 200 мм. Привод мотовила цепной с приводного вала погрузочного транспортера. Цепная передача закрыта кожухом. Для привода используется цепь с шагом t=19,05 мм. Вал привода рабочих органов опирается на два подшипника скольжения и соединяется с валом отбора мощности карданом. На переднем конце вала установлена звездочка привода погрузочного транспортера. В нижней части подборщика под мотовилом установлены лыжи лотка, соединенные с ним болтами с помощью угольника. Ступица мотовила состоит из трех сегментов, к которым крепятся лопасти, а сегменты закреплены к валу боковинами.

Перед работой подборщик навешивается на трактор, вал отбора мощности соединяется с валом привода рабочих органов карданом. Трактор выезжает на поле и седлает валок, образованный валкообразователем. Подборщик опускается в рабочее положение, при котором он опирается на колеса. При движении по полю плоды из валка направляются шторками вкатывателя в зону действия мотовила, которое подает их на погрузочный транспортер.
