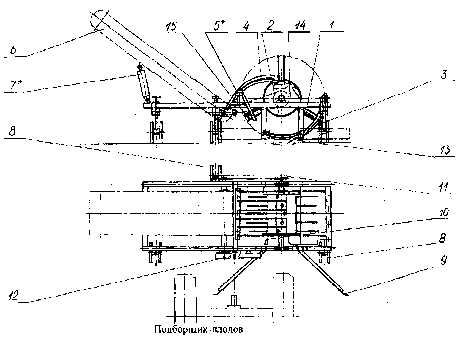

Подборщик навесной роторно-лопастной с использованием задней гидронавески трактора, а в рабочем положении опирающийся на опорные колеса. Подборщик состоит из рамы 1 (см. рисунок), представляющей собой сварную конструкцию, мотовила 2, лотка 3, отражателя 4, навесного (стандартного) устройства 5, погрузочного транспортера 6, штатного выносного гидроцилиндра 7, трех опорных колес 8, шторок 9, 10 вкатывателя, цепной передачи привода мотовила с кожухом 11, вала 12 привода рабочих органов, лыж 13 лотка, ступицы 14 и лопастей 15. Мотовило, выполняющее роль плодоподъемного барабана, установлено на валу, который вращается в подшипниках скольжения. К валу закреплена ступица, которая удерживает лопасти, выполненные в виде граблин различной длины. Лоток представляет собой сварную конструкцию, состоящую из обечайки, реборд и уголка. Обечайка выполнена из листовой стали, изогнутой по радиусу 780 мм. К верхней части обечайки приварены реборды, которые обеспечивают жесткость конструкции и изготовлены из труб, а к нижней части приварен уголок, служащий для крепления к раме подборщика.. Отражатель выполнен в виде гребенки из труб различной длины и изогнутых по радиусам 640 и 680 мм. Трубы приварены к пластине, которая служит для крепления отражателя к раме подборщика. Навесное устройство служит для агрегатирования с трактором и подъема подборщика в транспортное положение. Погрузочный транспортер специальной конструкции или может быть использован транспортер силосоуборочного комбайна. Для предотвращения скатывания плодов на планки транспортера крепится гребенка с шагом пальцев, равным шагу гребенки отражателя. Выносной гидроцилиндр с ходом штока 200 мм служит для регулировки высоты подъема плодов погрузочным транспортером. Нижний кронштейн гидроцилиндра приваривается к раме подборщика, а верхний - к раме транспортера. Металлические опорные колеса служат для удержания подборщика в рабочем положении, при этом переднее колесо закреплено на раме жестко, а задние - самоустанавливающиеся. Шторки вкатывателя закреплены к раме коробчатого сечения болтами и выполнены из листовой стали. Высота шторок должна обеспечивать воздействие на самый крупный плод выше меридиональной плоскости и равна 200 мм. Привод мотовила цепной с приводного вала погрузочного транспортера. Цепная передача закрыта кожухом. Вал привода рабочих органов опирается на два подшипника скольжения и соединяется с валом отбора мощности карданом. На переднем конце вала установлена звездочка привода погрузочного транспортера. Лыжи соединены с лотком угольником и служат для направления плодов на лоток. Ступица мотовила предназначена для крепления лопастей и состоит из трех сегментов, к которым крепятся лопасти. Сегменты закреплены к валу боковинами. Лопасти мотовила выполнены в виде граблин, прикрепленных к основанию сваркой.

Перед работой подборщик навешивается на трактор, а вал отбора мощности соединяется с валом привода рабочих органов карданом. Трактор выезжает на поле и седлает валок, образованный валкообразователем. Подборщик опускается в рабочее положение, при котором он опирается на колеса. При движении по полю плоды из валка направляются шторками вкатывателя в зону действия мотовила. Лопасти захватывают плоды и по лыже направляют их на лоток. По лотку плоды поднимаются лопастью до отражателя и скатываются по нему на погрузочный транспортер, который подает их в кузов транспортного средства.
