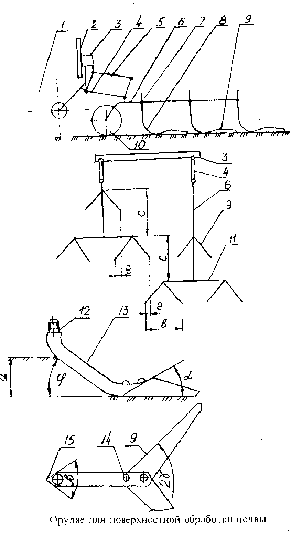

В качестве базового орудия служит культиватор КРН, который дополняется специальными рабочими органами со стрельчатыми лапами. Орудие состоит из опорно-приводных колес 1 (см. рисунок), навесного устройства 2, бруса-рамы 3, четырехзвенного механизма навески 4 рабочих органов со стяжной гайкой 5, грядильных планок 6, регулируемых держателей 7, стоек 8 с рабочими органами 9. Заглубление рабочих органов обеспечивается копирующим колесом 10. Грядили имеют стержни 11 с боковыми держателями. Рабочие органы состоят из резьбовых стержней 12 для крепления к грядилям и стержням, стойки 13, отклоненной под углом к горизонту, стрельчатой лапы 9, которая крепится к стойке болтами 14. Стойка имеет в передней части режущее ребро с углом заострения b. Стрельчатая лапа имеет угол a постановки крыла к горизонтальной плоскости и угол раствора крыльев 2 g. Угол установки стойки к горизонту, обеспечивающий сход неразрезанных растительных остатков, должен быть меньше угла движения почвы о металл. Угол b заострения передней кромки должен быть таким, чтобы разрезались остатки на пути движения стойки, а также снижалось сопротивление движению рабочего органа в почве. Угол a постановки крыла к горизонтальной плоскости характеризует крошащую способность лапы, ее необходимое заглубление и устойчивость хода рабочего органа по глубине. Угол раствора стрельчатой лапы 2 g должен быть меньше двойного угла трения почвы о металл, чтобы неразрезанные растительные остатки сходили с лезвия лапы. Наклонная часть стойки сопрягается с лезвием лапы по радиусу.

При работе режущее ребро разрезает растительные остатки, сдвигающиеся вниз к лезвию стрельчатой лапы, которая подрезает почву на глубину обработки, поднимает и рыхлит ее, а также подрезает сорняки. Глубина обработки регулируется копирующим колесом и регулируемыми держателями. Рабочие органы устанавливаются относительно рамы в три ряда, причем в первом ряду число рабочих органов будет меньше, чем во втором, что значительно снижает сопротивление орудия при обработке. Расстояние между рядами рабочих органов определяется из условия предотвращения сгруживания почвы сзади стоящими лапами, поэтому стойки переднего ряда лап не должны располагаться в зоне плоскостей скалывания лап. При расстановке лап в три ряда предотвращается образование огрехов, в перекрытие лап «е» обеспечивает полное подрезание сорняков.
