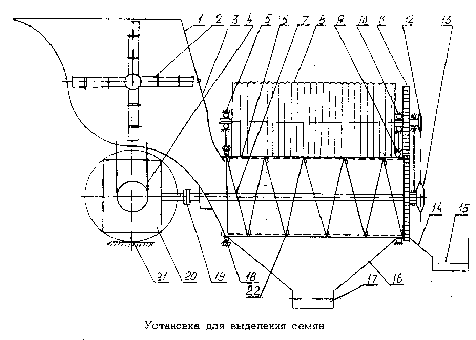

Установка для выделения семян состоит из плодоприемного бункера 1 (см. рисунок), внутри которого размещен режущий барабан с крестообразными ножами 2. Сзади бункера предусмотрен отбойный щит 3, положение которого может регулироваться. Привод ножевого барабана производится ременной передачей 4. Семявыделительный узел состоит из решетчатого барабана 6, протирочного шнека 7, щеточного барабана 8. Щеточный барабан опирается на передний 5 и задний 10 шариковые подшипники. Решетчатый барабан опирается на задние 9 и передние 18 ролики. Привод щеточного барабана осуществляется цепной передачей через звездочки 12, 13. На валу щеточного барабана установлена ведущая шестерня 11 привода решетчатого барабана. На выходе из решетчатого барабана установлен скатный лоток 14 для мякоти и корки и отгрузочный транспортер 15. Под семявыделительным узлом смонтированы скатные боковины 16 и отгрузочный транспортер семян 17. Наружные кромки витков шнека покрыты эластичным материалом 22 во избежание травмирования семян. Привод всех рабочих органов производится от электродвигателя 21 через конический редуктор 20. Выходной вал редуктора соединен с валом протирочного шнека муфтой 19. Щеточный барабан внутри полый, а на наружную поверхность закреплено щеточное капроновое полотно с высотой щетинок 5-10 мм. Решетчатый барабан по краям имеет венцы для опорных роликов, а отверстия барабана овальные с размерами, обеспечивающими проход семян. Транспортеры семян, мякоти и корки выполнены эластичными.

Технологический процесс разделения плодов на семена. мякоть и корки выполняется следующим образом. Плоды бахчевых культур подаются вручную в плодоприемный бункер. В бункере вращается барабан с крестообразными ножами, который приводится во вращение от электродвигателя через редуктор и ременную передачу. Ножи разрезают плоды в горизонтальной и вертикальной плоскостях на доли примерно одинаковой величины. Доли отбрасываются режущим барабаном на отбойный щит, в результате удара о который часть семян отделяется от мякоти. Со щита доли с семенами и семена поступают в решетчатый барабан, где они захватываются шнеком и протираются по решету. В результате такого воздействия семена отделяются от мякоти и поступают на транспортер семян. Мякоть и корка перемещаются шнеком на скатный лоток и далее на отгрузочный транспортер. Очистка отверстий решетчатого барабана от мякоти и мезги производится щеточным барабаном, привод на который передается с вала шнека цепной передачей.

Установка может выполняться как в стационарном, так и в мобильном вариантах. При этом в мобильном варианте привод рабочих органов производится от вала отбора мощности трактора.
