Номер

51-067-99

Наименование проекта

Устройство для снятия распределительной шестерни двигателя грузовых автомобилей

Назначение

Снятие распределительной шестерни двигателей грузовых автомобилей ЗИЛ-130, ГАЗ-51, ГАЗ-53А

Рекомендуемая область применения

Авторемонтные работы.

Описание

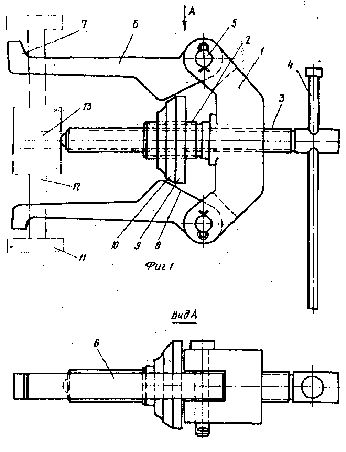

Устройство состоит из корпуса 1 (см. рисунок), который выполнен с резьбовым валом 2, внутри которого установлен ходовой винт 3 с рукояткой 4. На корпусе осями 5 закреплены откидные кронштейны 6 с зацепами 7, причем кронштейны выполнены со скосами 8. На резьбовом валу 2 установлена упорная гайка 9 с конусом 10, а распределительная шестерня 11 с диском 12 находится на валике 13 двигателя автомобиля (на чертеже не показан).

Устройство работает следующим образом. Откидные кронштейны 6 с зацепами 7 заводят на диск 12 шестерни 11, при этом резьбовой вал 2 своим концом упирается в распредвал двигателя автомобиля. При вращении ходового винта 3 упорная гайка 9 упирается в откидные кронштейны 6 и удерживает шестерню при снятии ее с распредвала двигателя.

Преимущества перед известными аналогами

С целью повышения удобства при разборке и ускорения снятия корпус выполнен с резьбовым валом, внутри которого установлен ходовой винт, снаружи - упорная гайка с конической головкой, взаимодействующей с плечами распорных кронштейнов.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повысились культура производства и производительность труда.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

11.08.1999
