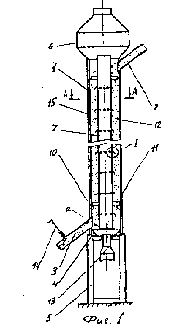

Сушильная установка содержит вертикально установленную сушильную камеру 1 (см. рисунок) с загрузочным 2 и разгрузочным 3 коробами. Днищем сушильная камера опирается на основание 5. В верхней части сушилки установлен диффузорно-конфузорный осадитель 6. Внутри сушильной камеры 1 расположена подъемная труба 7, перфорированная рядами отверстий 8. Подъемная труба 7 фиксируется в рабочем положении опорными выступами 10 и центрирующими ребрами 11. Высушиваемый материал располагается в полости сушильной камеры между внутренней поверхностью сушильной камеры и наружной поверхностью подъемной трубы. В днище сушильной камеры через отверстие введено сопло 13, расположенное соосно подъемной трубе. Сопло установлено с возможностью вертикального перемещения для регулирования зазора "а", необходимого для изменения количества подаваемых семян в полость подъемной трубы. Короб выгрузки 3 снабжен шибером 14.

Сушильная установка работает следующим образом. В сушильную камеру через загрузочный короб при закрытом шибере и подаче сушильного агента через сопло подается непрерывным потоком высушиваемый материал (семена) до заполнения камеры и самозапирания загрузочного короба. Поток сушильного агента увлекает семена, поступающие в зазор "а" в пространство подъемной трубы. Интенсивность потока семян регулируется величиной зазора "а". Выбрасываемые из подъемной трубы семена, попадая в осадительную камеру, теряют скорость и осаждаются в плотный поток. который спускается вниз для последующей рециркуляции, а отработанный сушильный агент выбрасывается в систему аспирации. Пары влаги, выделяющиеся из семян в опускающемся потоке, удаляются через отверстия перфорации. Таким образом сушка семян происходит как в пневмопотоке, так и в опускающемся потоке между подъемной трубой и внутренней поверхностью сушильной камеры.
