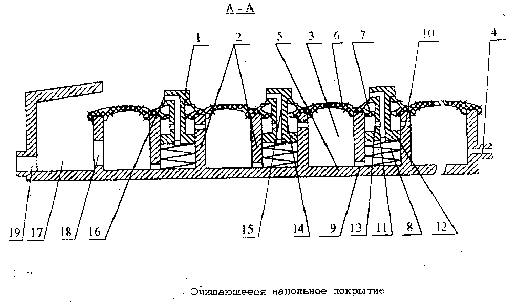

Очищающее напольное покрытие содержит разбрызгиватель 1 (см. рисунок), выполненный в виде цилиндрических камер 2, соединенных между собой общей питающей камерой 3, имеющей впускное отверстие 4, соединяющее питающую камеру с водоподводящей сетью. Цилиндрические камеры 2 распределены по площади покрытия, имеющего связанные между собой нижний 5 жесткий и верхний 6 эластичный гидроизоляционные слои. Последний выполнен с отливами 7 в виде сальников, а каждая цилиндрическая камера 2 содержит пружину 8, впускные клапаны 9, 10, расположенные в под- и надпоршневой полостях соответственно. Выпускной клапан 11 выполнен в поршне 12, выпускной клапан 13 - в штоке 14, выступающем над верхним 6 эластичным гидроизоляционным слоем и имеющим сквозной Г-образный канал 15 с выпускным отверстием 16, ориентированным на грязеприемник 17, сообщающийся с питающей камерой 3 через фильтр 18 и с канализацией через сливное отверстие 19.

Для приведения самоочищающегося напольного покрытия в рабочее состояние через впускное отверстие 4, соединяющее покрытие с водоподводящей сетью или через грязеприемник 17 и фильтр 18 в питающую камеру 3 поступает вода. При нажатии ногой на верхний 6 эластичный гидроизоляционный слой стравливается воздух из питающей камеры 3 и цилиндрических камер 2 через впускные клапаны 9 и 10, расположенные в под- и надпоршневой полостях соответственно, а также выпускные клапаны 11 и 13, выполненные в поршнях 12 и штоках 14 соответственно. При сильном загрязнении воды в грязеприемнике 17 вода из него может уходить в канализацию через сливное отверстие 19. В случае сильного загрязнения поверхности верхнего эластичного гидроизоляционного слоя 6, когда энергии массы тела не хватает для обеспечения процесса самоочистки, предусмотрено использование энергии самой водоподводящей сети. Вода, поступающая под повышенным давлением в питающую камеру 3, открывает впускные клапаны 9, 10, расположенные в под- и надпоршневой полостях соответственно, а также выпускные клапаны 11, 13, выполненные в поршнях 12 и штоках 14 соответственно, проходит по Г-образным каналам штоков 14 и под давлением выходит из выпускных отверстий 16, смывая своими струями все загрязнения до полной очистки поверхности. После этого давление в водоподводящей сети может быть снижено.
