Описание к листку № 51-048-99

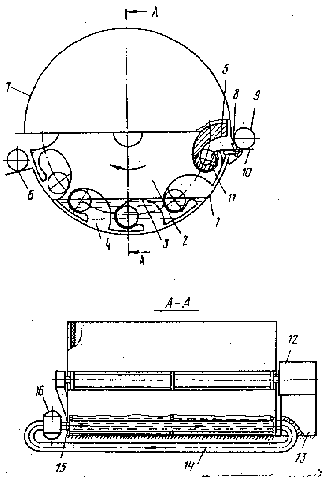

Устройство содержит ванну 1 (см. рисунок) для грунтовки-преобразователя ржавчины или лакокрасочного покрытия, внутри которой расположен ротор, состоящий из дисков 2 с ячейками 3 для изолируемых труб. В ванну до уровня верхней кромки ячейки залит материал 4 для лакокрсочного покрытия или грунтовки-преобразователя ржавчины. Спереди и сзади ванны на уровнек осевой линии выполнены входное 5 и выходное 6 окна. Входное окно 5 имеет размер, обеспечивающий проход трубы наибольшего диаметра, подлежащей изоляции. Сверху ванна закрыта крышкой 7, которая предотвращает испарение покрытия из ванны и попадания в ванну посторонних включений. Перед входом в окно установлен подпружиненный рычаг 8, который пропускает во входное окно только одну трубу 9. Подлежащую изоляции. Трубы подают к входному окну по наклонной плоскости 10, имеющей уклон к входному окну. Размеры ячеек дисков рассчитаны на укладку трубы самого крупного диаметра. При изоляции труб меньшего диаметра в ячейку 3 устанавливают фигурный вкладыш 11, который обеспечивает захват и фиксированное удержание труб меньшего диаметра. Привод 12 обеспечивает поворот ротора на угол, равный расстоянию между осями труб, остановку барабана в фиксированном положении на 30-40 с и снова поворот на такой же угол. Привод устанавливается на фундаменте 13. Для подачи покрытия под давлением во внутреннюю полость трубы в устройстве имеются отводной контур 14, сальник 15 и насос16. Сальник обеспечивает уплотнение напорного патрубка насоса 16 и конца изолируемой трубы. Фиксированная укладка трубы обеспечивается направляющими, расположенными на наклонной плоскости 10 (не показаны).

Устройство работает следующим образом. Перед началом изоляции в ванну заливают покрытие, доведенное до необходимой вязкости. На наклонную плоскость перед входным окном укладывают трубы, подлежащие изоляции и включают привод 12. При повороте ротора задняя кромка ячейки 3 диска 2 нажимает на рычаги 8, рычаг опускается и пропускает во входное окно 5 трубу, воздействие на рычаг 8 прекращается и закрывается доступ труб во входное окно. Как только труба, расположенная в ячейках, опускается в ванну, начинается покрытие наружной ее поверхности. При совмещении оси напорного патрубка насоса 16 с осью изолируемой трубы ротор делает остановку и материал покрытия под давлением насоса поступает во внутреннюю полость трубы. При дальнейшем вращении ротора труба поступает к задней кромке ячейки. А при совмещении с выходным окном выталкивается на наклонную плоскость 6 выходного окна.

Таким образом изоляция труб будет происходить автоматически. Если изоляция труб производится с применением грунтовки-преобраователя ржавчины, то устанавливается две ванны в технологической последовательности - ванна с грунтовкой-преобразователем ржавчины затем лакокрасочное покрытие.
