Предназначен для тепловлажностной обработки воздуха в системах вентиляции и кондиционирования воздуха, а также утилизации тепла и охлаждения воды в системах оборотного водоснабжения.

РПТМ выполнен в виде блока-модуля и может устанавливаться в приточных камерах, кондиционерах и в виде отдельных блоков в качестве доувлажнителей воздуха, доводчиков или локальных градирен оборотного водоснабжения технологических аппаратов, компрессоров, местных кондиционеров и др.

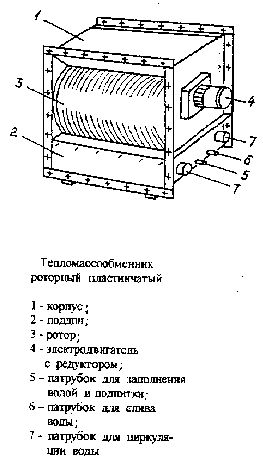

Роторный пластинчатый тепломассообенник работает следующим образом. Обрабатываемый воздух поступает через входной патрубок в радиальном направлении к вращающимся дискам, проходит в щелевых каналах между дисками и попадает к выходному патрубку. Нижняя часть дисков ротора опущена в поддон с водой и при вращении ротора на поверхности дисков образуется тонкая пленка воды, с которой взаимодействует поток воздуха. Диски выполнены из хорошо смачиваемого материала, например дюралюминия или пластмассы с шершавой обезжиренной поверхностью, их толщина 0,5-1,0 мм. Ротор вращается по ходу воздуха с частотой 10-15 мин (в степени -1). Важнейшей особенностью РПТМ является отсутствие входного и особенно выходного сепараторов. При вращении ротора по ходу воздуха пленка воды растекается по поверхности дисков под воздействием потока воздуха и удерживается без срыва капель при скорости в живом сечении от 11 до 17 м/с при зазоре между дисками 2-3 мм. При изоэнтальпийном увлажнении воздуха постоянный уровень воды в поддоне поддерживается за счет подпитки водопроводной водой. Насос для этого режима обработки вообще не требуется. При политропических процессах нагрева или охлаждения необходимо обеспечить подачу и удаление теплой или холодной воды из поддона насосом, однако требуемый напор насоса очень мал.

В тепломассообменнике типа РПТМ можно осуществлять следующие процессы.

1. Изоэнтальпийное увлажнение воздуха.

2. Политропическое охлаждение воздуха, включая режим охлаждения с осушкой.

3. Непосредственный нагрев воздуха, имеющего отрицательную температуру до -20°С, низкопотенциальным теплоносителем.

4. Испарительное охлаждение оборотной воды (режим градирни), в т.ч. каскадное безнасосное охлаждение от высоких температур (80-90°С) до требуемых (25-30°С).
