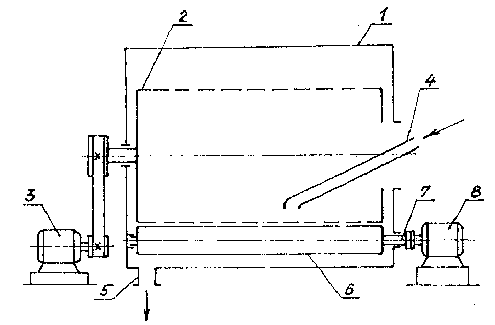

Фильтрующая центрифуга содержит корпус 1 (см. рисунок), расположенный в нем перфорированный ротор 2, привод вращения ротора 3, патрубки 4 и 5 подачи исходной суспензии и слива жидкой фазы, устройство для непрерывной регенерации боковой поверхности ротора 2 в виде валика 6, установленного на валу 7 параллельно боковой поверхности ротора 2. Валик 6 с валком 7 размещены в зазоре между боковой поверхностью ротора 2 и корпусом 1. Вал 7 связан с отдельным приводом вращения 8.

Фильтрующая центрифуга работает следующим образом. Приводы 3 и 8 приводят во вращение ротор 2 и валик 6. По патрубку 4 подается исходная суспензия, которая под действием центробежного поля равномерно распределяется внутри ротора 2 по его боковой перфорированной поверхности. Под действием центробежного давления жидкая фаза фильтруется через перфорированную поверхность ротора 2, а частицы осадка накапливаются на его внутренней поверхности, при этом мелкие частицы вдавливаются в поры перфорации и забивают их. В зазоре между боковой поверхностью ротора и валика 6 за счет эффекта гидроклина создается противодавление, которое выдавливает мелкие частицы, застрявшие в порах, внутрь ротора, одновременно разрушая слой осадка.
